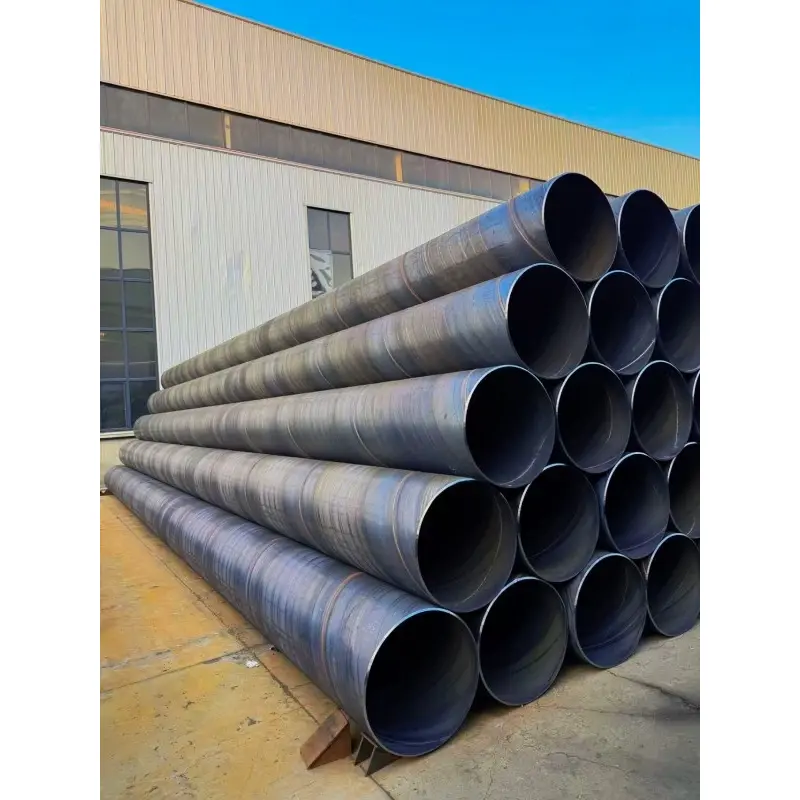

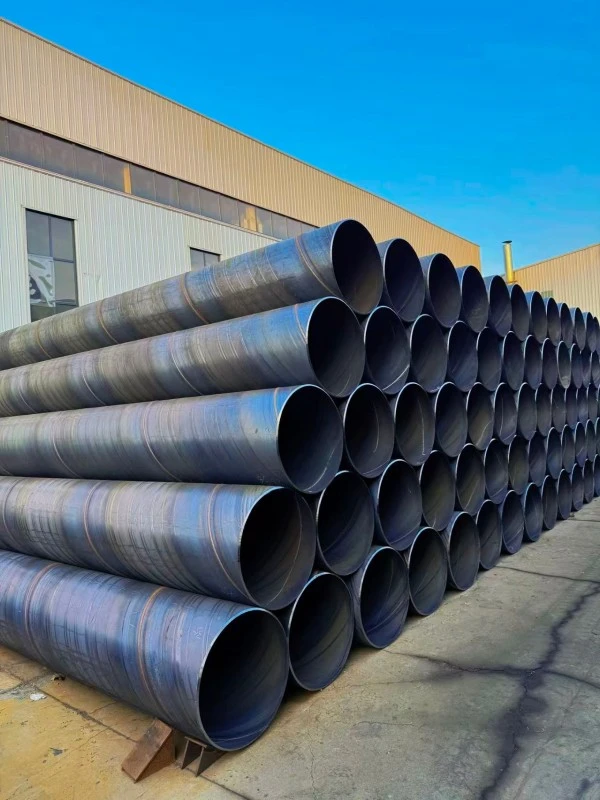

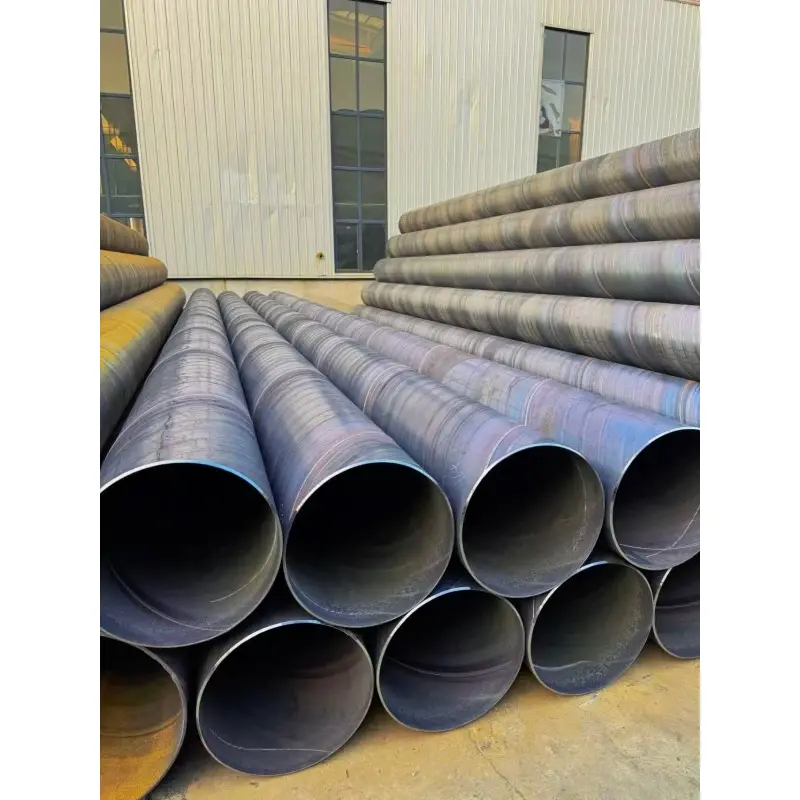

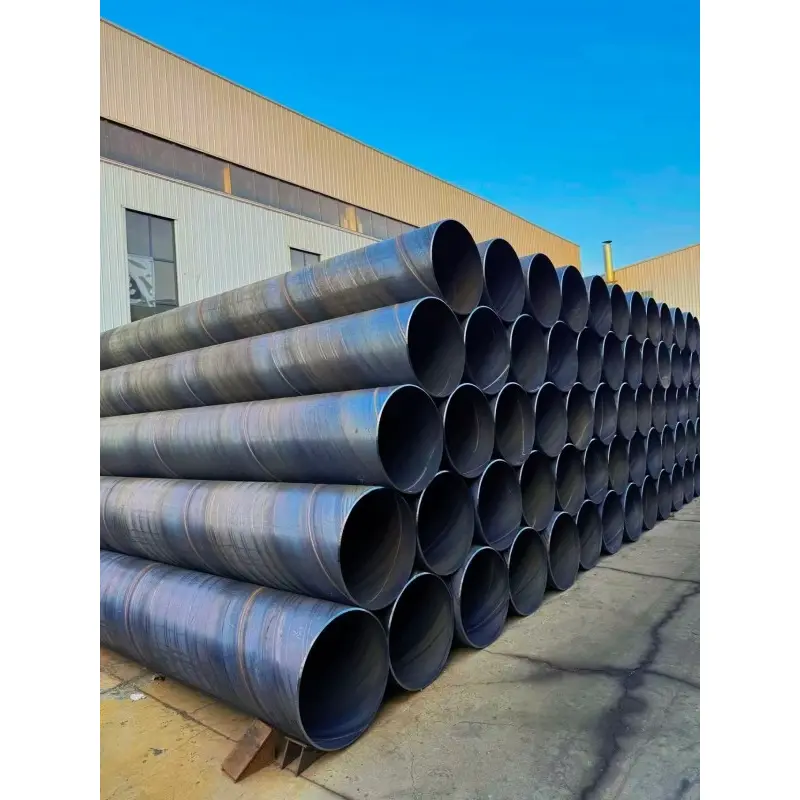

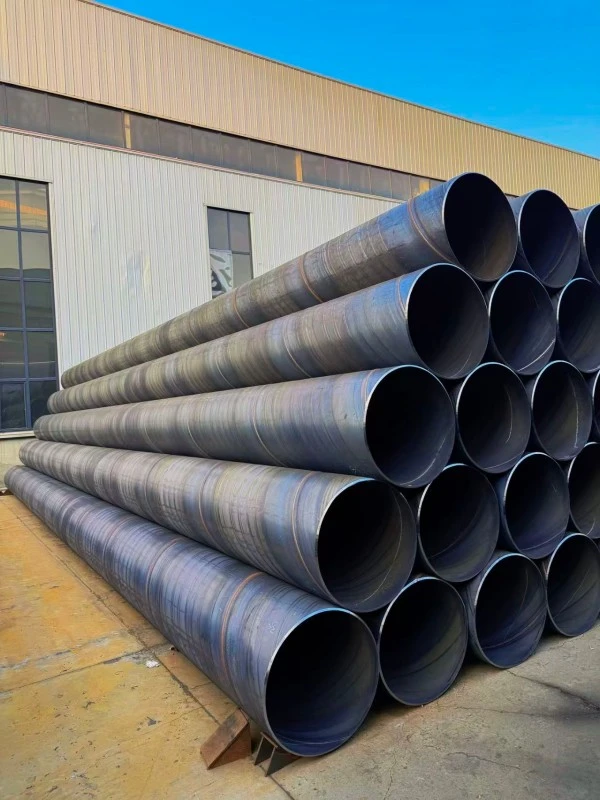

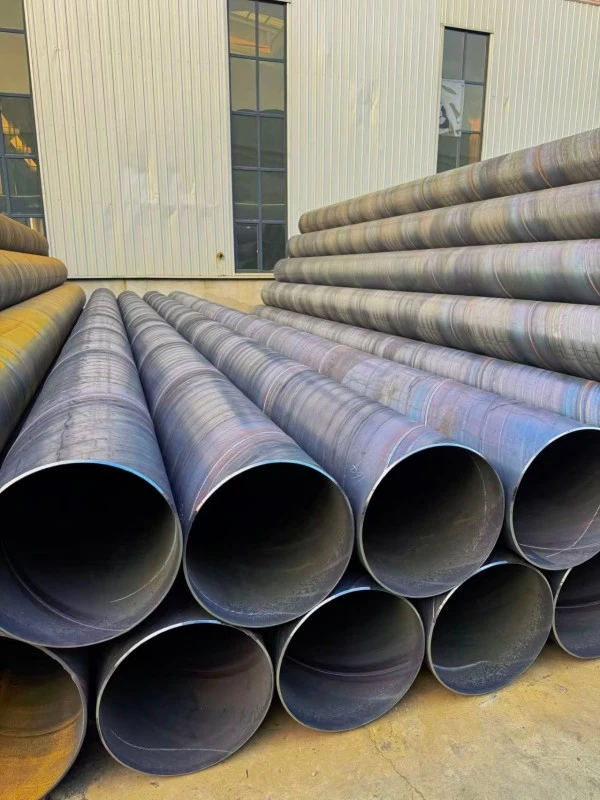

Vékonyfalú spirálhegesztett acélcső

A vékonyfalú spirálhegesztett acélcső, más néven vékonyfalú SSAW acélcső, egy spirális varratú acélcső, amelyet úgy állítanak elő, hogy a melegen hengerelt acélszalagokat folyamatosan spirál alakúvá alakítják, és a belső és külső varratokat kétoldalas merülőívhegesztéssel hegesztik.

Ennek a terméknek a fő jellemzői közé tartozik a vékony falvastagság, a nagy átmérőjű képesség, a könnyű szerkezet, a magas anyagfelhasználási arány és a stabil mechanikai teljesítmény. A vastag falú, spirálhegesztett acélcsövekkel összehasonlítva a vékonyfalú SSAW acélcsöveket főleg alacsony nyomású alkalmazásokban használják, ahol fontos a könnyű szerkezet és a gazdaságos működés.

Az acélcsőiparban a ≤12 mm falvastagságú és DN200 feletti átmérőjű csöveket általában vékonyfalú, spirálisan hegesztett acélcsövek közé sorolják. Az általánosan választott falvastagság DN200 csövek esetében 5 mm, DN300–DN800 csövek esetében 5–8 mm, DN1000 és nagyobb átmérőjű csövek esetén 8–12 mm.

Fő specifikációk

A ZHONGTIAN által szállított vékonyfalú spirálhegesztett acélcső φ219 mm és φ3620 mm közötti külső átmérőben kapható, DN200 és DN3600 közötti lefedéssel. A leggyakrabban használt átmérőtartomány a DN600-DN2000, amely megfelel a nagyszabású települési és ipari csővezeték-projektek követelményeinek.

Az elérhető falvastagság 5 mm, 6 mm, 7 mm, 8 mm, 10 mm és 12 mm. A fő anyagminőségek közé tartozik a Q235B, Q355B és L245 a különböző nyomási követelményeknek és alkalmazási feltételeknek megfelelően.

A szabványos csőhossz általában 6-12 méter, de egyedi 15-18 méteres csőhosszak is gyárthatók a projekt igényei szerint. A termékek SY/T 5037, GB/T 9711.1, és API 5L PSL1 szabványok szerint gyárthatók.

A normál üzemi nyomástartomány 0,6 MPa, 1,0 MPa és 1,6 MPa, így alkalmasak alacsony és közepes nyomású folyadékszállító rendszerekhez.

Főbb jellemzők

1. Könnyű kialakítás és hatékony telepítés

Csökkentett falvastagsága miatt a vékonyfalú spirálhegesztett acélcső lényegesen kisebb súlyú, mint a hagyományos, azonos átmérőjű vastagfalú acélcsövek. A könnyű szerkezet csökkenti a szállítási költségeket, az emelési követelményeket és a szerelési munkaterhelést a nagyléptékű csővezeték-építés során.

A nagy távolságú vízszállítási projektek, önkormányzati csővezeték-rendszerek és ideiglenes csővezeték-hálózatok esetében a könnyű kialakítás segít javítani az építés hatékonyságát és csökkenteni a teljes projektköltséget. Különösen alkalmas olyan projektekhez, ahol a telepítés sebessége és a szállítási kényelem fontos tényező.

2. Jó gyűrűmerevség és ülepedési ellenállás

Bár a vékonyfalú SSAW acélcső vékonyabb falakkal rendelkezik, spirálhegesztett szerkezete megbízható gyűrűmerevséget és deformációállóságot biztosít. A spirálhegesztési varrat egyenletesebben osztja el a feszültséget a csőtest mentén, javítva a külső nyomással, talajmozgással és egyenetlen alapozással szembeni ellenállást.

Az eltemetett csővezetékes alkalmazásoknál ez a szerkezet segít fenntartani a stabil teljesítményt normál telepítési körülmények között, és csökkenti a talajváltozások által okozott deformáció kockázatát.

3. Sima belső felület és alacsony áramlási ellenállás

A kétoldalas merülőíves hegesztési eljárás stabil hegesztési minőséget biztosít és javítja a cső belső felületének állapotát. A hagyományos hegesztett szerkezetekhez képest a vékonyfalú spirálhegesztett acélcső belső felülete alacsonyabb áramlási ellenállással rendelkezik.

Ez az előnye alkalmassá teszi vízszállításhoz, szellőzőrendszerekhez, poreltávolító csővezetékekhez és ipari keringtető rendszerekhez, ahol hatékony folyadék- vagy levegőmozgásra van szükség.

4. Gazdaságos, nagy átmérőjű csővezeték-megoldás

A vékonyfalú spirálhegesztett acélcső gazdaságos megoldást kínál nagy átmérőjű, alacsony nyomású csővezetékekhez. A varrat nélküli acélcsövekhez és néhány egyenes varratú hegesztett csőhöz képest a spirálhegesztett acélcsövek nagyobb anyagfelhasználási hatékonyságot és alacsonyabb gyártási költségeket kínálnak.

A nagy, nagy csővezeték-távolságot igénylő infrastrukturális projekteknél ez a termék hatékonyan csökkentheti az acélfogyasztást, a szállítási költségeket és az építési beruházásokat, miközben megőrzi a megbízható teljesítményt.

5. Megbízható hegesztési minőség és ellenőrzés

A ZHONGTIAN vékonyfalú SSAW acélcsövet fejlett kétoldalas merülőíves hegesztési technológiával, szigorú minőség-ellenőrzési eljárásokkal kombinálva gyártják.

A gyártás során minden cső méretellenőrzésen, hegesztési minőségellenőrzésen és hidraulikus nyomáspróbán esik át. Az ügyfelek igényei szerint ultrahangos vizsgálat és röntgenvizsgálat alkalmazható a hegesztési teljesítmény ellenőrzésére és a termék stabil minőségének biztosítására.

6. Rugalmas nagy átmérőjű gyártási képesség

A vékonyfalú spirálhegesztett acélcső egyik legfontosabb előnye, hogy spirálformázó technológiával nagy átmérőjű gyártást tesz lehetővé.

A varrat nélküli acélcsövekhez képest a spirálhegesztett acélcsövek nagyobb átmérőben is gyárthatók, jobb gyártási rugalmasság és anyaghatékonyság mellett. Ez alkalmassá teszi őket nagyszabású vízmérnöki, önkormányzati infrastruktúra- és ipari csővezeték-projektekhez.

Termék alkalmazások

1. Települési vízellátó és vízelvezető vezeték

A vékonyfalú spirálhegesztett acélcsövet széles körben használják települési vízellátó és vízelvezető rendszerekben, beleértve a városi vízvezetékeket, esővíz-elvezető hálózatokat, szennyvízvezetékeket és vízelvezető projekteket.

Nagy átmérőjének, könnyű szerkezetének és gazdaságos költségének köszönhetően ez a típusú SSAW acélcső hatékony megoldást jelent a nagy távolságú települési csővezeték-építéshez. Csökkentheti a telepítési nehézségeket, miközben megfelel a nagy térfogatú folyadékszállítás követelményeinek.

2. Ipari szellőztető és poreltávolító rendszerek

A vékonyfalú SSAW acélcsövet általában ipari szellőzőrendszerekben, gyári kipufogócsövekben, porgyűjtő rendszerekben és levegőellátó hálózatokban használják.

Nagy átmérője és sima belső felülete csökkenti a légáramlási ellenállást és javítja a szállítási hatékonyságot. Alkalmas gyárakban, műhelyekben és ipari létesítményekben, ahol megbízható szellőztetési és poreltávolítási megoldások szükségesek.

3. Mezőgazdasági öntözés- és víztechnika

A vékonyfalú spirálhegesztett acélcső alkalmas mezőgazdasági öntözőrendszerekhez, tározói vízszállításhoz, árvízvédelmi vízelvezetéshez és egyéb alacsony nyomású vízmérnöki projektekhez.

A nagy átmérőjű kialakítás lehetővé teszi a hatékony vízátvitelt nagy távolságokon, míg a könnyű szerkezet segít csökkenteni a szerelési és szállítási költségeket a nehezebb acélcső-megoldásokhoz képest.

4. Ideiglenes csővezeték-hálózatok

Könnyű tulajdonságainak és kényelmes telepítésének köszönhetően a vékonyfalú spirálhegesztett acélcsövet gyakran használják ideiglenes csővezeték-alkalmazásokhoz, beleértve az építkezési vízellátást, az ideiglenes vízelvezető rendszereket és a rövid távú mérnöki projekteket.

Az állandó csővezeték-megoldásokhoz képest előnyt jelent a költségkontroll, a telepítési sebesség és a rugalmasság terén, amikor a projekt befejezése után a csővezetékeket át kell helyezni vagy el kell távolítani.

5. Könnyű szerkezeti alkalmazások

A vékonyfalú spirálhegesztett acélcsövek könnyű szerkezeti alkalmazásokban is használhatók, például nagy üvegházi alapoknál, tartóoszlopoknál, ideiglenes támasztékoknál és ipari segédszerkezeteknél.

Azonban elsősorban nem elsődleges teherhordó alkalmazásokra alkalmas, és nem helyettesítheti a nehéz szerkezeti acélcsöveket nagy mechanikai szilárdságot vagy extrém terhelési körülményeket igénylő projektekben.

6. Alacsony nyomású ipari folyadékszállítás

A vékonyfalú SSAW acélcső alacsony nyomású ipari folyadékszállítási rendszerekhez használható, beleértve a keringtető vízvezetékeket, a fűtési leágazó csővezetékeket és az általános ipari folyadékszállítást.

Az 1,6 MPa alatti üzemi nyomású alkalmazásoknál ez a termék praktikus egyensúlyt biztosít a teljesítmény, a telepítés hatékonysága és a projekt költségei között.

Gyártási folyamat

1. Acéltekercsek előkészítése és élek feldolgozása

A vékonyfalú spirálhegesztett acélcső gyártása kiváló minőségű melegen hengerelt acéltekercsekkel kezdődik. Az acéltekercseket letekercseljük, kiegyenlítjük és élmarással dolgozzuk fel a pontos alakítási méretek és a stabil hegesztési feltételek biztosítása érdekében.

Az alapanyagok megfelelő előkészítése javítja a csövek pontosságát, a hegesztési konzisztenciát és a termék általános megbízhatóságát.

2. Spirálképző folyamat

A gyártás során a megmunkált acélszalag az alakító berendezésbe kerül, és a tervezett alakítási szögnek megfelelően folyamatosan spirális csőszerkezetté formálódik.

A spirálformázó technológia lehetővé teszi a gyártók számára, hogy nagy átmérőjű acélcsöveket gyártsanak rugalmas specifikációkkal, miközben megőrzik a hatékony anyagfelhasználást.

3. Kétoldalas merülőíves hegesztés

A belső és külső spirálvarratok kétoldali merülőíves hegesztési technológiával vannak hegesztve.

Ez a hegesztési módszer mély behatolást, stabil hegesztési szilárdságot és jó mechanikai teljesítményt biztosít. A hegesztési folyamat biztosítja, hogy a spirálvarrat ellenálljon a normál üzemi nyomásnak és üzemi körülményeknek.

4. Roncsolásmentes tesztelés és minőségellenőrzés

A hegesztés után a Thin Wall SSAW Steel Pipe szigorú ellenőrzési eljárásokon esik át, beleértve az ultrahangos vizsgálatot, a röntgenvizsgálatot, a méretmérést és a hegesztés minőségének ellenőrzését.

A ZHONGTIAN ellenőrzött ellenőrzési eljárásokat követ annak biztosítása érdekében, hogy minden cső megfeleljen az ügyfelek szilárdságra, pontosságra és megbízhatóságra vonatkozó követelményeinek.

5. Hidraulikus nyomásvizsgálat

A kész csöveken hidraulikus vizsgálatot végeznek a nyomásállóság és a szivárgási teljesítmény ellenőrzésére.

A csöveket meghatározott nyomási körülmények között tesztelik, biztosítva a megbízható működést a víz és más alacsony nyomású folyadékok szállítása során.

6. Vágás, bevonatolás és végső feldolgozás

Ellenőrzés után a csöveket a vevő által igényelt hosszra vágják és előkészítik szállításra.

A különböző alkalmazási környezeteknek megfelelően a ZHONGTIAN testreszabott felületvédelmi megoldásokat kínál, beleértve az epoxi bevonatot, az IPN8710 bevonatot és a 3PE korróziógátló bevonatot.

Összehasonlítás más acélcsövekkel

1. Vékonyfalú spirálhegesztett cső vs vastag falú spirálhegesztett cső

A vékonyfalú spirálhegesztett acélcsöveket elsősorban alacsony nyomású alkalmazásokhoz tervezték, általában 5-12 mm falvastagsággal, míg a vastag falú spirálhegesztett acélcsöveket nagyobb nyomású és nehezebb szerkezeti alkalmazásokhoz használják.

A vastag falú, spirálhegesztett csövekkel összehasonlítva a vékonyfalú termékek kisebb súlyt, egyszerűbb telepítést és jobb költséghatékonyságot biztosítanak, míg a vastag falú csövek nagyobb nyomásállóságot biztosítanak az igényes környezetben.

2. Vékonyfalú spirálhegesztett cső vs egyenes varratú hegesztett cső

Az egyenes varratú hegesztett csövekkel összehasonlítva a vékonyfalú SSAW acélcső előnye a nagy átmérőjű gyártási képesség és a gyártási rugalmasság.

A spirálhegesztett acélcsövek átmérője φ3000 mm feletti, míg az egyenes varratú csövek átmérője általában korlátozottabb. Ezért a vékonyfalú spirálhegesztett acélcsövet gyakran választják nagyszabású vízmérnöki és önkormányzati csővezeték-projektekhez.

3. Vékonyfalú spirálhegesztett cső vs varrat nélküli acélcső

A varrat nélküli acélcsövekhez képest a vékonyfalú spirálhegesztett acélcső jobb költséghatékonyságot biztosít a nagy átmérőjű, alacsony nyomású alkalmazásokhoz.

A varrat nélküli acélcsöveket elsősorban nagynyomású és speciális alkalmazásokban használják, míg a spirálhegesztett csövek alkalmasabbak a nagy átmérőt, gazdaságos szállítást és hatékony telepítést igénylő infrastrukturális projektekhez.

Korróziógátló védelem és élettartam

1. Eltemetett vízvezeték védelme

A felszín alatti vízellátáshoz és vízelvezetéshez a vékonyfalú spirálhegesztett acélcső epoxi kőszénkátrány bevonattal vagy IPN8710 korróziógátló bevonattal kezelhető.

Megfelelő beépítési feltételek mellett a várható élettartam a talajkörnyezettől és a karbantartási feltételektől függően körülbelül 15-20 év is lehet.

2. Beltéri szellőzőrendszer védelme

Beltéri szellőztető, elszívó és ipari légszállítási rendszerek esetén a felületvédelem általában rozsdagátló bevonatot vagy hidegen horganyzott kezelést foglal magában.

Ez a védelmi módszer elegendő korrózióállóságot biztosít beltéri környezetben, és körülbelül 10-15 éves élettartamot érhet el.

3. Magas követelményű földalatti csővezetékvédelem

Az erősebb korrózióállóságot igénylő projektekhez a Thin Wall SSAW Steel Pipe 3PE korróziógátló bevonattal szállítható.

A háromrétegű polietilén bevonatrendszer fokozott védelmet nyújt a nedvesség, a talajkorrózió és a külső környezeti tényezők ellen, megfelelő körülmények között 25-30 év élettartammal.

Kiválasztási útmutató

1. Válassza az Üzemi nyomás szerint lehetőséget

A vékonyfalú spirálhegesztett acélcső kiválasztásánál először a csővezetékrendszer üzemi nyomását kell figyelembe venni.

≤1,6 MPa üzemi nyomású alkalmazásokhoz általában vékony falú spirálhegesztett acélcsövek alkalmasak. Magasabb, 2,5 MPa feletti nyomásviszonyok esetén vastag falú spirálhegesztett acélcsövek vagy más nagy szilárdságú csőmegoldások javasoltak.

2. Válassza az Átmérő és a falvastagság szerint lehetőséget

A szükséges falvastagságot a csőátmérő, az üzemi feltételek és a telepítési környezet alapján kell kiválasztani.

Például a DN600 csővezetékek általában 6–8 mm falvastagságot használnak, a DN1000 csővezetékek általában 8–10 mm falvastagságot, a DN1500 vagy nagyobb átmérőjű csővezetékek pedig általában 10–12 mm falvastagságot igényelnek.

3. Válassza az Anyagminőség szerint lehetőséget

A Q235B-t általában általános alacsony nyomású csővezetékes alkalmazásokhoz választják kiegyensúlyozott teljesítményének és költségelőnyének köszönhetően.

A Q355B nagyobb szilárdságot igénylő projektekhez, míg az L245-öt általában csővezetékes szállítási alkalmazásokhoz használják, ahol speciális anyagszabványok szükségesek.

4. Nem ajánlott alkalmazások

A vékonyfalú spirálhegesztett acélcső nem ajánlott nagynyomású olaj- és gázvezetékekhez, magas hőmérsékletű gőzrendszerekhez, nehéz teherhordó cölöpökhöz vagy erősen korrozív vegyi környezetekhez.

Ezekhez az alkalmazásokhoz az ügyfeleknek magasabb nyomású, erősebb mechanikai tulajdonságokkal vagy speciális korrózióállósággal rendelkező acélcsöveket kell választaniuk.

Miért válassza a ZHONGTIAN vékonyfalú spirálhegesztett acélcsövet?

1. Professzionális acélcsőgyártási képesség

A ZHONGTIAN egy professzionális vékonyfalú spirálhegesztett acélcsövek gyártója és beszállítója Kínában, amely testreszabott SSAW acélcső-megoldásokat kínál nemzetközi ügyfelek számára.

Professzionális gyártási tapasztalatával és kiforrott gyártási folyamataival a ZHONGTIAN különféle mérnöki projekteket támogat, beleértve az önkormányzati infrastruktúrát, az ipari csővezetékeket és a vízi szállítási rendszereket.

2. Testreszabott termékmegoldások

A ZHONGTIAN testreszabott megoldásokat kínál a projekt követelményeinek megfelelően, beleértve a csőátmérőt, a falvastagságot, a hosszt, az anyagminőséget és a korróziógátló kezelést.

Ez a rugalmasság lehetővé teszi az ügyfelek számára, hogy megfelelő vékonyfalú SSAW acélcső termékeket szerezzenek be a különböző működési környezetekhez.

3. Szigorú minőségellenőrzési rendszer

A nyersanyag ellenőrzésétől a végtermék teszteléséig a ZHONGTIAN szigorú minőségirányítási eljárásokat alkalmaz a gyártási folyamat során.

Minden csövet ellenőrzött hegesztési technológiával, ellenőrzési eljárásokkal és vizsgálati szabványokkal gyártanak a stabil minőség és a megbízható teljesítmény biztosítása érdekében.

GYIK

1. Használható a vékonyfalú spirálhegesztett acélcső üvegházi szerkezetekhez?

A vékonyfalú spirálhegesztett acélcső nagy üvegházi alapokhoz vagy tartóoszlopokhoz használható, ahol nagyobb átmérőjű szerkezeti alátámasztásra van szükség.

A hagyományos üvegházak keretei azonban általában kisebb horganyzott kerek csöveket vagy ovális csöveket használnak, mivel ezek könnyebbek, könnyebben felszerelhetők és gazdaságosabbak a szabványos üvegházépítéshez.

2. Mi a különbség a vékonyfalú SSAW acélcső és a horganyzott cső között?

A vékonyfalú SSAW acélcsövet elsősorban nagy átmérőjű, alacsony nyomású folyadékszállításra és könnyű szerkezeti alkalmazásokra tervezték.

A horganyzott csövek általában kisebb átmérőjű csövek, amelyeket vízrendszerekhez, állványzatokhoz, üvegházi szerkezetekhez és általános építőipari alkalmazásokhoz használnak. A két termék különböző mérnöki célokat szolgál.

3. Könnyen deformálódik a vékonyfalú spirálhegesztett acélcső?

A minősített vékonyfalú spirálhegesztett acélcső megfelelő gyűrűmerevséggel és deformációállósággal rendelkezik, ha megfelelően van kiválasztva és beszerelve.

Normál eltemetett vagy föld feletti üzemi körülmények között a cső stabil teljesítményt tud fenntartani. Azonban nem szabad a tervezett nyomástartományon túl, illetve nagy terhelésű és erősen korrozív környezetben használni.
