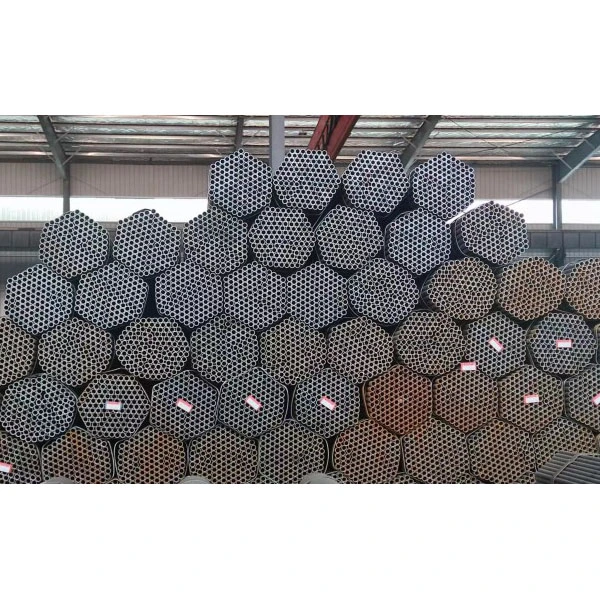

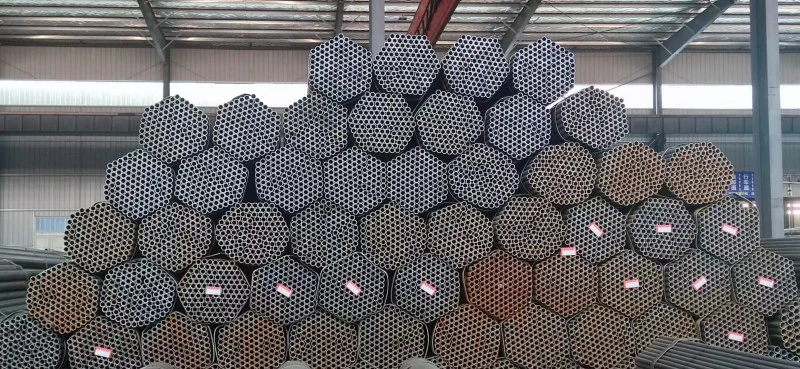

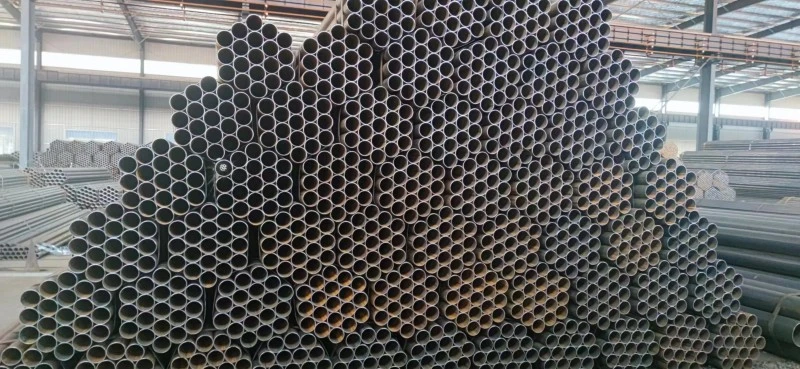

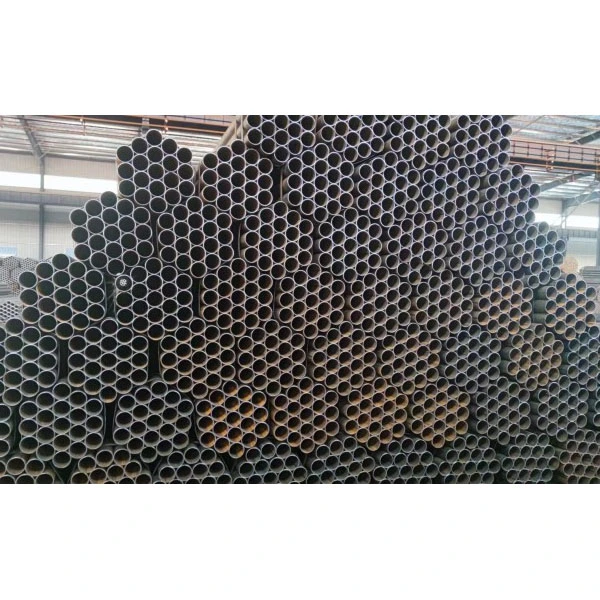

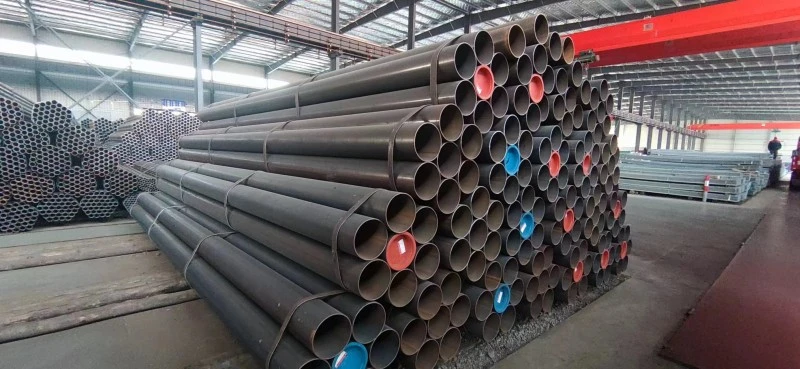

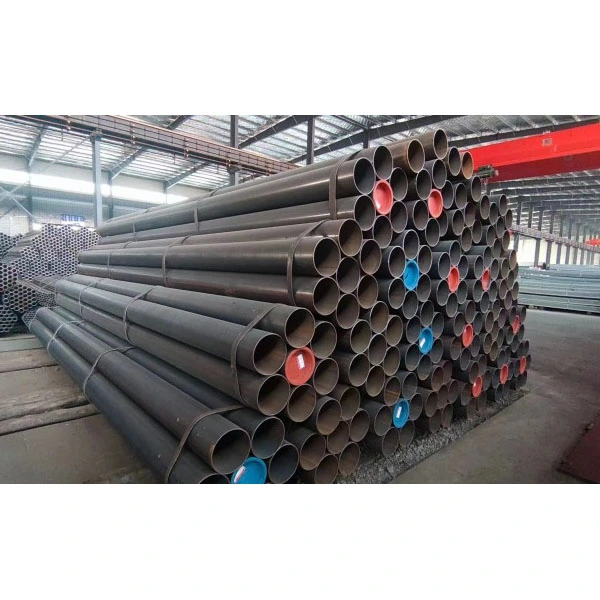

Vékonyfalú hosszirányú hegesztett acélcső

A Zhongtian vékonyfalú hosszirányú hegesztett acélcső egy könnyű acélcső, amely alapanyagként szalagacélból vagy acéllemezből készül, hengerelve, majd egyetlen hosszanti varrat mentén hegesztik.

- Falvastagság: 1,0-6 mm

- Külső átmérő: Φ20–Φ610 mm (általános előírások Φ33–Φ426 mm)

- Standard hossz: 6 méter, 12 méter, egyedi hosszúságok is elérhetőek

- Alapfolyamat: nagyfrekvenciás ellenállás-hegesztés (ERW/HFW)

- Szabványok: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Általános anyagok és mechanikai tulajdonságok

A vékonyfalú hosszirányú hegesztett acélcső kiváló minőségű szénacélból készül, kiegyensúlyozva a szerkezeti szilárdságot és a feldolgozási teljesítményt:

1 Q195: folyáshatár ≥ 195 MPa, alkalmas állványzatokhoz, korlátokhoz és alacsony nyomású vízvezetékekhez

2 Q215A/B: Folyáshatár ≥ 215 MPa, főleg folyadékszállításhoz és általános szerkezeti csövekhez használják

3 Q235B: Folyáshatár ≥ 235 MPa MPa, a legsokoldalúbb, széles körben használják az építőiparban, a vízellátásban és a vízelvezetésben, valamint a gázszállításban.

4 Q355B: Folyáshatár ≥ 355 MPa, teherhordó szerkezetek és gépészeti berendezések gyártására alkalmas.

Gyártási folyamat

Professzionális gyártóként a Zhongtian teljesen automatizált precíziós gyártási folyamatot alkalmaz:

1. Letekercselés → Szintezés → Élvágás

2. Alakítási folyamat: 7-9 gradiens hengerkészlettel van felszerelve, fokozatosan gördülve és formázva, hogy elkerülje a feszültségkoncentrációs problémákat.

3. Nagyfrekvenciás hegesztés: 100–500 kHz munkafrekvencia, a cső nyersdarab élét azonnal 1300–1500 ℃-ra melegítik az olvadás eléréséhez, majd a kohászati ​​kötést extrudáló hengerekkel fejezik be. A hegesztéshez nincs szükség töltőfémre.

4. Hegesztési gyöngy eltávolítása → Középfrekvenciás izzítás a feszültség enyhítésére → Méretezés és kiegyenesítés

5. Hosszra vágás → Teljesítményvizsgálat → Korróziógátló kezelés → Késztermék-csomagolás

- Hegesztési sebesség: 20-30 m/perc, 60 m/perc-ig

- Hegesztési szilárdság: Az alapanyag szilárdságának legalább 90%-a

- Mérettűrések: Külső átmérő hiba ±0,5 mm, falvastagság egyenletessége ≥98%

Alapvető előnyei

1. Könnyű és gazdaságos: 20–30%-kal könnyebb, mint az azonos specifikációjú varrat nélküli acélcsövek, így a teljes költség 15–25%-kal csökken.

2. Pontos méretek: Sima csőfelület, szigorú tűrésszabályozás, kiváló hideghajlítási és hegesztési teljesítmény, valamint kényelmes telepítés.

3. Nagy gyártási kapacitás: Gyors hegesztési sebesség, a gyár nagyszabású gyártási kapacitására támaszkodva, gyors és nagy volumenű ellátást tesz lehetővé.

4. Stabil hegesztések: Egyszerű feszültségeloszlás egyetlen egyenes varratban, kevésbé hajlamos a feszültség szuperpozícióra, ami jobb kifáradásállóságot eredményez.

Minőségellenőrző rendszer

Szigorú tesztelés a teljes folyamat során a termékbiztonság biztosítása érdekében:

- Teljes hidrosztatikai teszt: próbanyomás 2,5 MPa, nyomástartás 1 percig szivárgás nélkül

- Roncsolásmentes vizsgálat: Örvényáramú vizsgálat és ultrahangos vizsgálati lefedettség

- Mechanikai tesztelés: Több vizsgálat elvégzése, beleértve a lapítást, a peremezést és a szakítóvizsgálatot

- Teljes nyomon követhetőség: Anyagjelentések, kemence tételszámok és tételgyártási nyilvántartások megőrzése.

Fő alkalmazási területek

A vékonyfalú hosszirányú hegesztett acélcsövek különféle alacsony nyomású folyadékszállításra és könnyű szerkezeti alkalmazásokra alkalmasak:

1. Épületépítés: Acélszerkezetű gerendák és oszlopok, állványzatok, függönyfaltartók, korlátok

2. Várostechnika: Vízellátó és vízelvezető vezetékek, alacsony nyomású gázszállítás, tűzoltó csövek

3. Mezőgazdaság és vízvédelem: Öntözővezetékek, mélykút-szivattyúcsövek, vízkezelő csővezetékek

4. Gépek és könnyűipar: szállítógörgők, motorházak, bútorcsövek, fitneszeszközök

5. Tápellátás és kommunikáció: Kábelvédő csövek, védőcsövek, kábeltálca-tartók

Valós alkalmazási eset

Egy nagy kereskedelmi komplexum projekt Sanghajban (2024)

Projektkövetelmények: Vásároljon 12 000 méter Φ48×3,0 mm-es Q235B csövet állványzatként és függönyfal tartócsőként való használatra, a GB/T 3091 szabványnak megfelelően. A csöveknek könnyűnek, méretpontosnak és a korrózióvédelem érdekében tűzihorganyzottnak kell lenniük.

Zhongtian megoldás: A nagyfrekvenciás ellenállás-hegesztési technológia alkalmazása vékonyfalú hosszanti hegesztett acélcsövek előállításához, legalább 30 mikrométer vastagságú cinkbevonattal.

Alkalmazási effektusok

1. A varrat nélküli acélcsövekhez képest a teljes beszerzési költségek 22%-kal csökkennek;

2. A külső átmérő tűrése ±0,3 mm-en belül van szabályozva, ami nulla nem megfelelő terméket eredményez a helyszíni átvétel során;

3. A szabványosított csővégek 30%-kal javítják a telepítés hatékonyságát;

4. Az üzembe helyezés óta eltelt öt évben a csöveken nem mutatkoztak rozsda, deformáció vagy hegesztési sérülések jelei.

GYIK

Q1: Milyen nyomást tudnak ellenállni a Zhongtian vékonyfalú, egyenes varratú hegesztett acélcsövek?

V: Ezt a terméket ≤2,5 MPa nyomásra tervezték, kielégítve a vízellátás, a gázellátás, a sűrített levegő ellátás és a hagyományos szerkezeti alkalmazások igényeit. Nem ajánlott nagynyomású alkalmazásokhoz vagy 450 ℃ feletti hőmérsékletekhez.

Q2: Hogyan biztosítja a Zhongtian a hegesztés minőségét és megbízhatóságát?

V: Nagyfrekvenciás ellenállás-hegesztést alkalmazunk, és szigorúan ellenőrizzük az összes folyamatparamétert, így az alapanyag 90%-át meghaladó hegesztési szilárdságot érünk el. Minden késztermék átesik 100%-os hidrosztatikus vizsgálaton, valamint örvényáramú és ultrahangos roncsolásmentes vizsgálaton, és csak azokat szállítjuk, amelyek megfelelnek.

3. kérdés: Melyek a termékeink szokásos szállítási ideje és testreszabási szolgáltatásai?

V: 6 méteres és 12 méteres szabványos specifikációk esetén a szállítási idő 7-10 nap. Egyedi hosszúságok 1-18 méterig kérésre kaphatók. Tűzihorganyzást, korrózióvédelmet szolgáló epoxi bevonatot és csővégmegmunkálási szolgáltatásokat is nyújtunk, mint például ferde vágás, menetvágás és karimakészítés. Kis próbarendeléseket és nagy tömeges megrendeléseket is elfogadunk.
