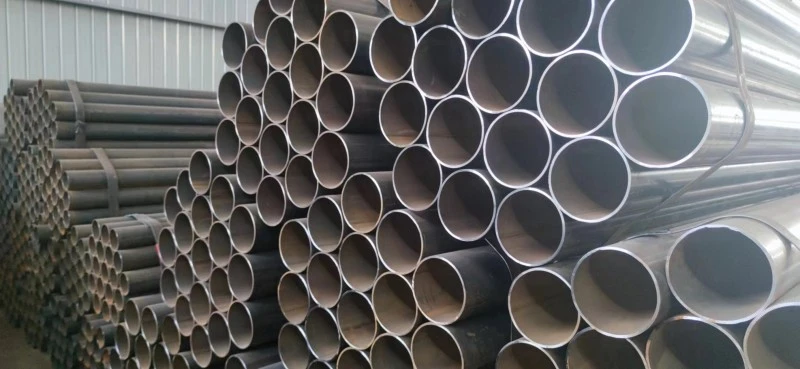

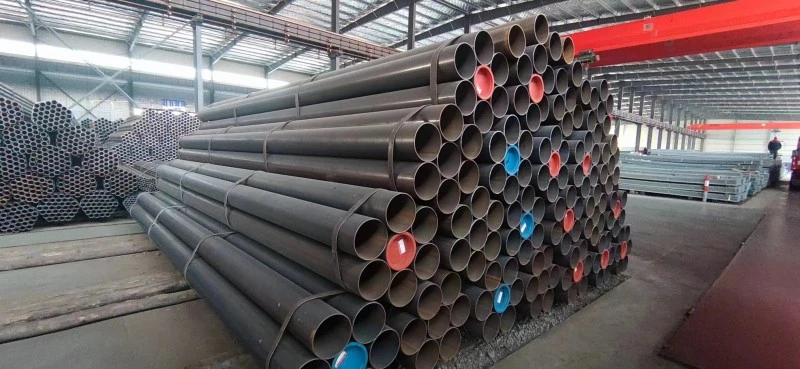

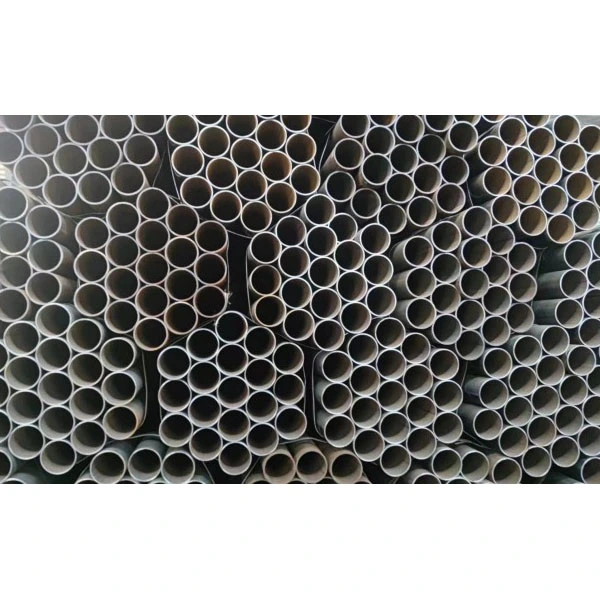

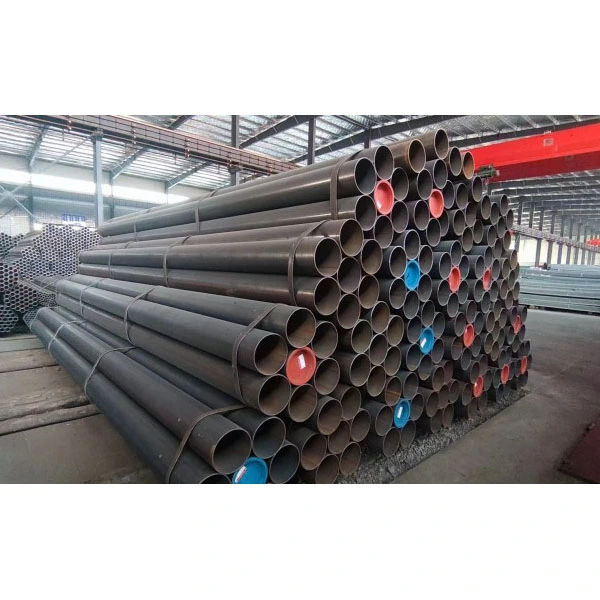

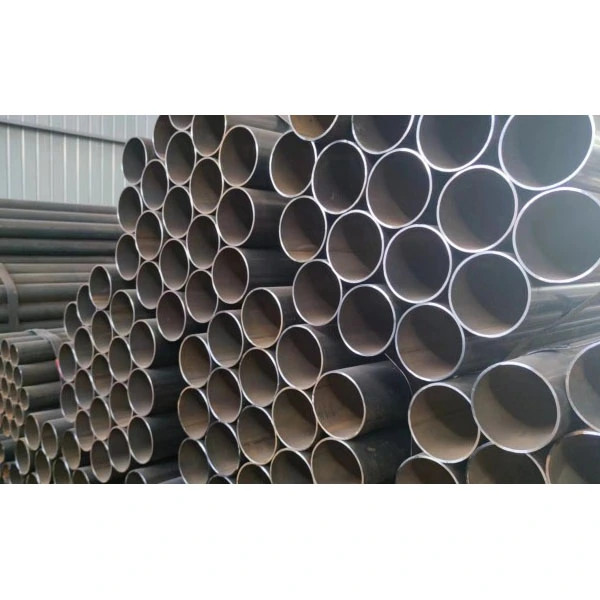

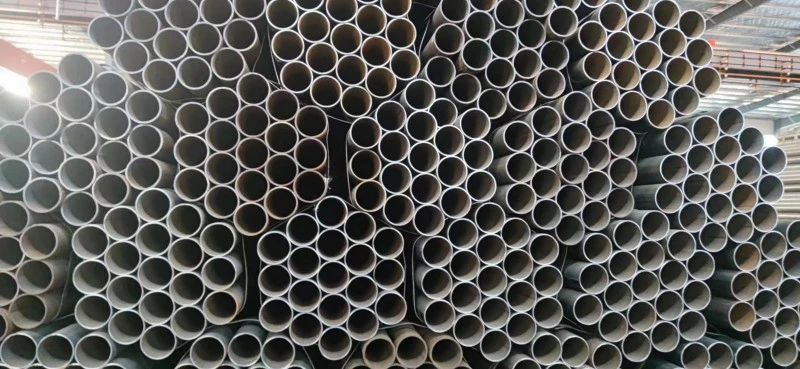

Vastag falú hosszanti hegesztett acélcső

A Zhongtian vastag falú hosszirányú hegesztett acélcsövet olyan kulcsfontosságú területeken használják, mint a vegyipar és a tengerészet. Szigorúan betartjuk az EEAT 2.0 szabványt, kihasználva a kiforrott termékminőséget, a bizonyított projekttapasztalatot és az átfogó műszaki szolgáltatásokat, hogy megbízható csőmegoldásokat biztosítsunk a globális ügyfelek számára.

Alapvető definíciók és specifikációk

1. A termék meghatározása

- Vastagfalú csövek: Falvastagság ≥ 8 mm

- Extra vastag falú, nagy hozzáadott értékű csövek: falvastagság ≥ 25 mm

- Átmérő tartomány: Külső átmérő 219-2500 mm (a fő jellemzők 610-1420 mm)

- Falvastagság tartomány: 6-60 mm

- Szabványos egyhosszúság: 12 méter, testreszabható 18 méter feletti ultrahosszú csövek

2. Általánosan használt anyagok

- Szénacél: Q235B, Q355B/C/D/E, általános szerkezetekhez és hagyományos munkakörülményekhez

- Csővezeték acél: L245–L555, API 5L X42–X80, elsősorban nagynyomású olaj- és gázszállításhoz

- Ötvözött acél: 16Mn, ASTM A106 Gr.B, alkalmas magas hőmérsékletű és nagynyomású üzemi környezetekhez

3. Szabványok

- Hazai szabványok: GB/T 9711, GB/T 3091, SY/T 5037

- Nemzetközi szabványok: API 5L, ASTM A53, EN 10217

Kétoldalas merülőíves hegesztés (LSAW): A fő eljárás nagy átmérőjű vastag falú csövek esetében

1. Nyersanyag kiválasztása: Közepes vastagságú acéllemezeket használnak, amelyek átmentek a hibaészlelésen, 6-60 mm lemezvastagsággal.

2. Acéllemez élmarás: A hegesztőlapok szélein hegesztési ferde felületek vannak megmunkálva, hogy biztosítsák a hegesztési behatolást és a hegesztési minőséget.

3. Él előhajlítás: Az acéllemez mindkét oldala előhajlított, hogy elkerüljük az alakítás utáni repedést.

4. Alakítási folyamat (három fő módszer)

- JCOE alakítás: A J-típusú, C-típusú és O-típusú, lépésről lépésre történő bélyegzés szekvenciálisan történik, 406-1626 mm átmérőjű és 6-40 mm falvastagságú csövekhez alkalmas, magas költséghatékonyságot és stabil minőséget kínálva.

- UOE alakítás: Először U-alakú sajtolás, majd O-alakú varratillesztés, végül mechanikus átmérőtágítás. Ez optimális méretezést és pontosságot eredményez, és széles körben használják olyan kulcsfontosságú projektekben, mint a nagyfeszültségű törzsvezetékek, folyami átkelőhelyek és mélytengeri műveletek. Reprezentatív specifikáció: X80 acélminőség, külső átmérő 1422 mm × falvastagság 32,1 mm.

- RBE hengeralakítás: A folyamatos hengeralakítás kis és közepes átmérőjű csövekhez alkalmas, szabványos és vastagfalú termékek is befogadására, kiemelkedő gyártási hatékonyságot kínálva.

5. Hegesztési művelet: Többhuzalos kétoldalas merülőíves hegesztést (általában négyhuzalos hegesztést) használnak. A hegesztőáram 800-1200A, a feszültség 28-36V, a hegesztési sebesség 0,8-1,2 m/perc. Minden hegesztés 100%-os ultrahangos (UT) + radiográfiás (RT) hibaérzékelésen megy keresztül, hogy kiküszöbölje az olyan hibákat, mint a repedések és a nem teljes fúzió.

6. Utókezelés

- Hőkezelés: A normalizáló és temperáló kezelések megszüntetik a maradék feszültséget a csőben, és javítják az általános szívósságot.

- Kikészítés: Egyengetés, vágás, letörés és teljes dimenziós ellenőrzés.

- Hidrosztatikai vizsgálat: Standard nyomáspróba (10 MPa, 30 perc) a szivárgás elkerülése érdekében.

- Korrózióvédelem: 3PE korróziógátló, epoxi porbevonat, tűzihorganyzás stb., alkalmas temetett és korrozív környezetre.

Nagyfrekvenciás ellenállás-hegesztés (ERW): Kiegészítő gyártási eljárás

Ezt az eljárást elsősorban kis és közepes átmérőjű csövek gyártására használják, amelyek 20-610 mm átmérőjűek és 1,2-12,7 mm falvastagságok esetén alkalmazhatók. Magas gyártási hatékonyságot, szabályozható költségeket, folyamatos és egyenletes hegesztéseket, kevesebb hibát és kiváló tömítési teljesítményt kínál.

Alapvető teljesítményelőnyök

1.High Strength és nagy nyomásállóság

A vastagfalú hosszirányú hegesztett acélcső vastag falú szerkezetére és kiváló minőségű alapanyagaira támaszkodva folyáshatára nem kevesebb, mint 235 MPa, az X80 acélminőség eléri az 555 MPa-t. Nyomástartománya 10-30 MPa, kiváló ütés- és deformációs ellenállással rendelkezik, megfelel a nagynyomású és nagy igénybevételű alkalmazások követelményeinek.

2. Stabil és megbízható hegesztési minőség

A kétoldalas merülőíves hegesztés mély behatolást ér el, a hegesztési együttható eléri az 1,0-t; a nagyfrekvenciás ellenállás-hegesztés kiváló tömítést biztosít. Mindkét eljárás alkalmas gyúlékony és robbanásveszélyes közegek szállítására.

3. Nagy méretpontosság

A külső átmérő eltérése ≤ a csőátmérő ±1%-a, a falvastagság eltérése ≤ a falvastagság ±12,5%-a, az ellipticitás ≤ a csőátmérő 0,5%-a. Kereksége és egyenessége felülmúlja a spirálhegesztett csöveket, ami nagyobb alkalmazkodóképességet eredményez a helyszíni telepítéshez.

4. Jelentős összköltség-előny

A 325 mm-nél nagyobb átmérőjű, nagy specifikációjú termékek gyártási hatékonysága sokkal magasabb, mint a varrat nélküli acélcsöveké, így 30–50%-kal csökkentik az összköltséget. A spirálhegesztett csövekkel összehasonlítva nagyobb tengelyirányú szilárdsággal, rövidebb hegesztési varratokkal és alacsonyabb hibakockázattal büszkélkedhet, így ez a preferált választás a távolsági távvezetékekhez.

5. A működési feltételek széles skálája

Ellenáll a -40 ℃ és 450 ℃ közötti környezeti hőmérsékleteknek, miközben kiváló fáradtság- és korrózióállósággal rendelkezik, így alkalmas különféle zord környezetekre, mint például mélytengeri, permafrost és kémiai korrózió.

Fő alkalmazási területek

1. Olaj- és gázszállítás: Nagynyomású fővezetékek olaj- és földgázellátáshoz, városi nagynyomású gázvezeték-hálózatok (X70 és X80 acélminőségek fő használata)

2. Power Energy: Erőművi keringtető vízvezetékek, kéntelenítő csővezetékek, szénpor-szállító csővezetékek, hőenergia kazánfejek, vízerőművek nyomás alatti acélcsövei

3. Vegyi finomítás: Magas hőmérsékletű és nagynyomású technológiai csővezetékek, gyúlékony és robbanásveszélyes közeget szállító csővezetékek, szennyvíztisztító csővezetékek

4. Épületacél szerkezetek: Híd teherhordó cölöpalapcsövek, nagy épületoszlopok, cölöpalapzati acél burkolatok, pajzsalagút burkolatok

5. Tengerészeti tervezés: Offshore platform köpenyek, tenger alatti csővezetékek, kikötői és rakparti cölöpalapok

6. Településtechnika: Nagynyomású fűtési vezetékhálózatok, nagyszabású vízellátási és vízelvezetési és vízelvezetési projektek, integrált csőgaléria szerkezetű csővezetékek

Valódi eset: Jangce-folyó pajzsalagútépítési projekt

A Zhongtian X80 minőségű, Φ1422 × 32,1 mm-es UOE eljárással kétoldalas merülő ívhegesztett vastagfalú hosszanti hegesztett acélcsövet szállított a nyugat-keleti gázvezeték kulcsprojektjéhez – a Jangce-folyó pajzsalagútépítési projekthez. A komplex geológiai területen található projekthez nagy nyomásállóságú és egy darabból álló, akár 18 méter hosszúságú csövekre volt szükség (ultrahosszú, extra vastag falú specifikáció). Minden terméken átesett az ultrahangos, radiográfiás és hidrosztatikai vizsgálatok teljes sorozata, a hegesztési hiba észlelési aránya 99,8%. Ez a projekt teljes mértékben igazolta a Zhongtian Pipes stabilitását és megbízhatóságát a nagy távolságú, nagynyomású és folyón átnyúló nagyprojektekben.

Minőség-ellenőrzési és vizsgálati szabványok

1. Roncsolásmentes tesztelés: A hegesztési varratok 100%-a ultrahangos + radiográfiás vizsgálaton esett át, amely 2 mm-es egyenértékű átmérőjű hibákat képes kimutatni, szigorúan ellenőrizni a repedéseket, az összeolvadás hiányát és egyéb problémákat.

2. Mechanikai tulajdonságok vizsgálata: A szakító, alacsony hőmérsékletű ütési (-20 ℃ ütési energia ≥34 Joule), hajlítási és lapítási vizsgálatokat tételenként végezték el.

3. Méretellenőrzés: Minden csőnél megvizsgálták a külső átmérőt, a falvastagságot, az oválisságot, az egyenességet és a ferde méreteket.

4. Hidrosztatikus tesztelés: A nyomásvizsgálatot szigorúan az ipari szabványok szerint végezték; a csövek akkor minősülnek minősítettnek, ha nem volt szivárgás vagy képlékeny deformáció.

GYIK

1. kérdés: Hogyan lehet megkülönböztetni a vastag falú hosszirányú hegesztett acélcsövet és a vékonyfalú, egyenes varratú hegesztett csövet?

V: Az ipar a falvastagságot használja az alapvető besorolási kritériumként: A 8 mm-nél nagyobb falvastagságú csövek vastag falú hegesztett csövek, a ≥ 25 mm-esek pedig extra vastag falú hegesztett csövek, amelyeket többnyire nagy nyomású és nagy terhelésű körülmények között használnak; A 8 mm-nél kisebb falvastagságú csövek vékonyfalú hegesztett csövek, amelyeket általában alacsony nyomású folyadékszállításra és szokásos szerkezeti felépítésre használnak, viszonylag kisebb szilárdsággal és nyomásállósággal.

2. kérdés: Miért részesítik előnyben az egyenes varratú merülő ívhegesztett csövet a spirálhegesztett csövekkel szemben a nagyfeszültségű fővezeték-projekteknél?

V: Az egyenes varratú merülő ívhegesztett csőnek csak egy rövid hegesztési varrata van, ami nagyobb axiális szilárdságot, stabilabb kerekséget és általános minőséget eredményez; míg a spirálhegesztett cső hosszabb hegesztési varrattal rendelkezik, ami nagyobb hibák valószínűségét eredményezi, és csak közepes és alacsony nyomású körülményekhez és szokásos szerkezeti projektekhez alkalmas. Ezért az egyenes varratú merülő ívhegesztett csövet előnyben részesítik a nagyfeszültségű, nagy távolságú törzsvezetékeknél.

Q3: Milyen mérvadó minősítéssel rendelkezik a Zhongtian vastagfalú hosszanti hegesztett acélcső?

V: Termékeink szigorúan betartják a főbb hazai és nemzetközi szabványokat, mint például az API 5L, GB/T 9711 és ASTM A53, és rendelkeznek megfelelő tanúsítvánnyal, például CE és ISO. Mint törvényes beszállító és gyártó Kínában, gyártólétesítményeink teljes mértékben megvalósítják az EEAT 2.0 minőségirányítási rendszert, termékeink pedig teljes minősítéssel rendelkeznek, megfelelnek a különböző nemzetközi mérnöki projektek hozzáférési követelményeinek.
