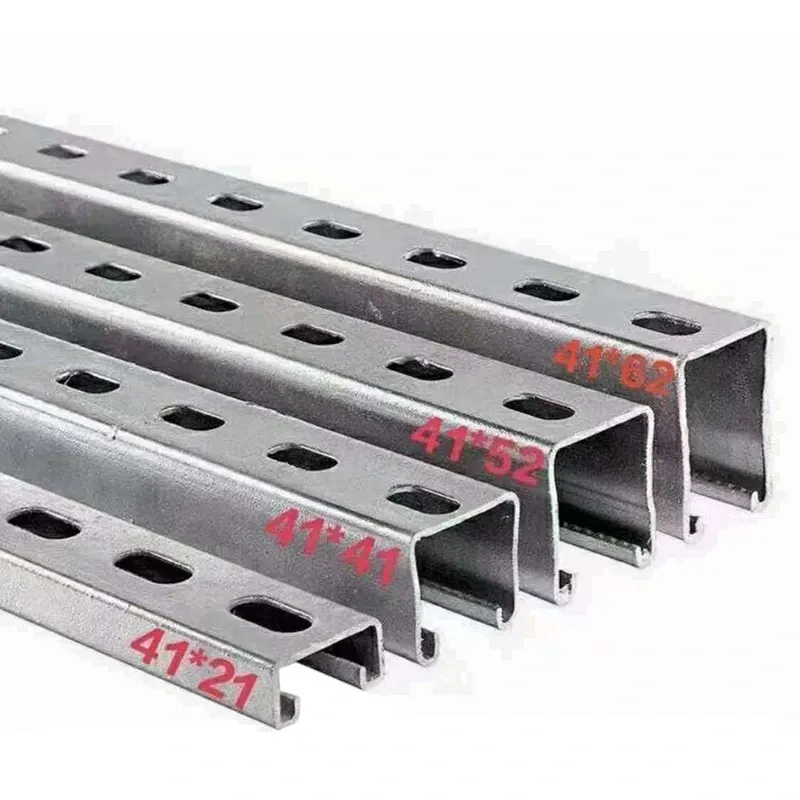

Tűzihorganyzott U-csatornás acél tartókonzol

A ZHONGTIAN tűzihorganyzott U-csatornás acél tartókonzolja hosszú távú fotovoltaikus szerelési alkalmazásokhoz készült. Q235B vagy Q355B melegen hengerelt U-csatornás acélból készült, és a GB/T 13912 szerint horganyzott, ötvözi a korrózióállóságot, a szerkezeti szilárdságot, az állítható beépítést és a gyári testreszabást. Alkalmas földre szerelt napelemes farmokhoz, mezőgazdasági napelemekhez, horgász napelemekhez, tetőtéri rendszerekhez és napelemes autóbeállókhoz.

Korrózióvédelem

Tűzihorganyzás

A tűzihorganyzott U-csatornás acél tartókonzol tűzihorganyzott bevonatot használ, amely cink-vas ötvözet réteget képez az acél hordozóval. A bevonat erős tapadást és katódos védelmet biztosít a kisebb felületi sérülések ellen.

A mellékelt adatok több mint 500 órányi sópermetezési ellenállást és hosszú távú védelmet jeleznek part menti, sós-lúgos, savas-esős és párás környezetben. Megfelelő körülmények között az élettartam elérheti a körülbelül 25 évet, csökkentett korróziós karbantartás mellett.

A feldolgozás tartóssága

A horganyzott alkatrészek támogatják a gyári vágást, hajlítást, lyukasztást és egyéb feldolgozást anélkül, hogy a védőbevonatot könnyen lehámoznák. Az előfeldolgozás csökkenti a helyszíni módosításokat és a másodlagos korróziógátló kezelés szükségességét.

Strukturális teljesítmény

Acél anyagok

A Q235B és Q355B melegen hengerelt U-csatornás acél a projekt terhelési követelményei szerint kapható. Az U alakú profil jó hajlítási és csavarási ellenállást biztosít a fotovoltaikus tartószerkezetekhez.

Terhelhetőség

A szerkezet erős szélre, erős hóra és egyéb környezeti terhelésekre tervezhető. A megadott adatok egyoszlopos teherbírást jeleznek, meghatározott feltételek mellett 1,5 tonnáig.

Hőmérséklet tartomány

A mellékelt működési tartomány körülbelül -40°C és 120°C között van. A tényleges szerkezeti tervezés során figyelembe kell venni a helyi hőmérsékletet, a szelet, a havat, az alapozást és a telepítési körülményeket.

Állítható beépítés

Dőlés beállítása

A rendszer 10°-tól 60°-ig többféle dőlésszöget támogat, lehetővé téve a szerelési szög beállítását a projekt helyének és a napsugárzásnak megfelelően. A benyújtott projektadatok azt mutatják, hogy az optimalizált szögek potenciálisan 5–8%-kal javíthatják az éves termelést a helyszíni körülményektől függően.

Modul kompatibilitás

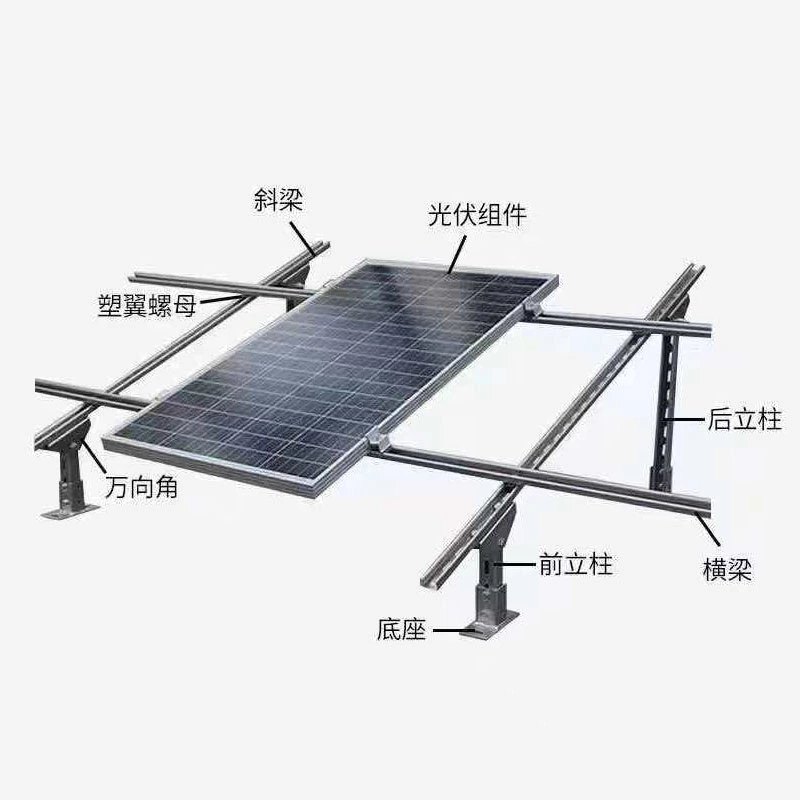

Az U-csatornás csúszószerkezet különböző fotovoltaikus modul-elrendezéseket támogat, és használható mono- és bifaciális modulokkal egyaránt. A modulok távolsága és a beépítési pozíciók a beépítés során állíthatók.

Terep adaptáció

A moduláris szerkezet sík terepen, lejtős terepen, mezőgazdasági PV-n, horgász-PV-n és más, változó magassági vagy alapozási feltételekkel rendelkező helyszínek elhelyezésére alkalmas.

Telepítési mód

Csavar szerelvény

A tűzihorganyzott U-csatornás acél tartókonzol szabványos lyukakat és rozsdamentes acél rögzítőelemeket használ a csavaros rögzítéshez. Ez csökkenti a helyszíni hegesztést és leegyszerűsíti az összeszerelést.

Megfelelő projektkörülmények között a szabványos telepítési mód több mint 30%-kal lerövidítheti az építési időt.

Gyári előfeldolgozás

A ZHONGTIAN a szállítás előtt elvégezheti a vágást, lyukasztást, hajlítást és a kiválasztott előszerelési műveleteket. Ez csökkenti a helyszíni gyártást és javítja a telepítés hatékonyságát.

Projekt Pályázatok

Földre szerelt PV

Egyoszlopos és kétoszlopos konfigurációk választhatók a modulméret, az alapozási távolság, a szélterhelés és a hóterhelés szerint.

Mezőgazdasági és Halászati ​​PV

A megemelt szerkezetek biztosítják a szükséges szabad teret a mezőgazdasági tevékenységekhez vagy a vízalapú fotovoltaikus projektekhez, miközben megőrzik a szerkezeti stabilitást.

Tetőtéri és kocsibeálló PV

A könnyű tetőszerkezetek és az integrált napelemes kocsibeálló konfigurációk testreszabhatók a tető állapotának, a parkolási elrendezésnek, a modulméreteknek és a szerkezeti követelményeknek megfelelően.

Életciklus költsége

Alacsonyabb karbantartás

A tűzihorganyzás csökkenti a rendszeres rozsdamentesítés és újrafestés szükségességét az alapvető hideghorganyzott szerkezetekhez képest. Ez csökkentheti a nagy napenergia-projektek hosszú távú karbantartási munkáit.

Hosszú távú költség

Bár a kezdeti beszerzési költség magasabb lehet, mint az egyszerű hidegen horganyzott termékeknél, a mellékelt költségbecslés szerint az életciklus-költségek több mint 30%-kal csökkenthetők a vonatkozó feltételek mellett az alacsonyabb karbantartási és csereigények miatt.

Integrált beszerzés

Komplett komponensek

A ZHONGTIAN integrált beszerzési csomagként U-csatornás acélt, C-csatornás acélt, köszörült cölöpöket, bilincseket, nyomótömböket és rozsdamentes acél kötőelemeket tud szállítani.

Projektellátás

A kötegelt beszerzés segít az EPC-vállalkozóknak és a fotovoltaikus integrátoroknak csökkenteni a beszállítói koordinációt, a logisztikát, az ellenőrzést és a rendeléskezelést.

Egyedi feldolgozás

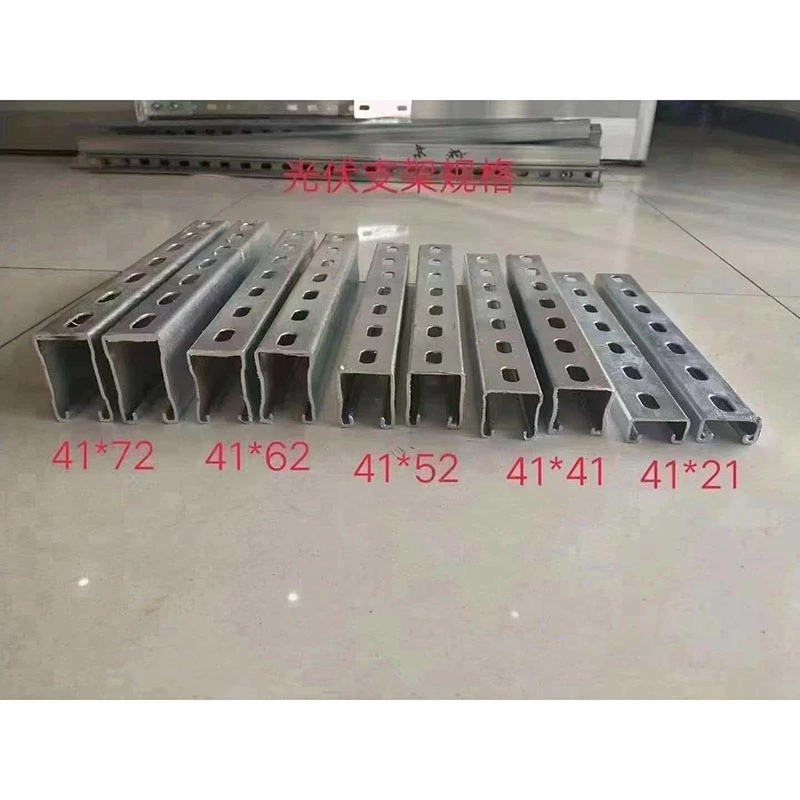

Egyedi hosszúságok

A tűzihorganyzott U-csatornás acél tartókonzol támogatja az egyedi hosszúságokat a projektrajzoknak és a telepítési követelményeknek megfelelően.

Egyedi lyukak

A gyári lyukasztás és pozicionálás beállítható az adott bilincsekhez, merevítőkhöz, sínekhez és csatlakozóelemekhez.

Elővágott szállítás

Az alkatrészek előre vághatók és csomagolhatók a projekt szakaszai szerint, csökkentve a helyszíni vágást és leegyszerűsítve a telepítést.

Gyakran Ismételt Kérdések

Milyen acélminőségek állnak rendelkezésre?

Q235B és Q355B melegen hengerelt U-csatornás acél kapható. A kiválasztás a projekt terhelésétől és a szerkezeti számításoktól függ.

Milyen horganyzási szabványt használnak?

A termék megfelel a GB/T 13912 tűzihorganyzott acéltermékekre vonatkozó követelményeinek.

Használható tengerparti területeken?

Igen. A horganyzott bevonat alkalmas kültéri korrózióvédelemre, beleértve a part menti és nedves környezetet is, ha a bevonat specifikációját megfelelően választják ki.

Mi a szögtartomány?

A standard beállítási tartomány 10° és 60% között van, a végső szerkezeti konfigurációtól függően.

Helyszíni hegesztés szükséges?

Nem. A fő szerkezet szabványos furatokat és csavarkötéseket használ, csökkentve a helyszíni hegesztés szükségességét.

Egyedi hosszúságok szállíthatók?

Igen. ZHONGTIAN supports customized lengths, punching, bending, cutting, and other factory processing according to project requirements.
