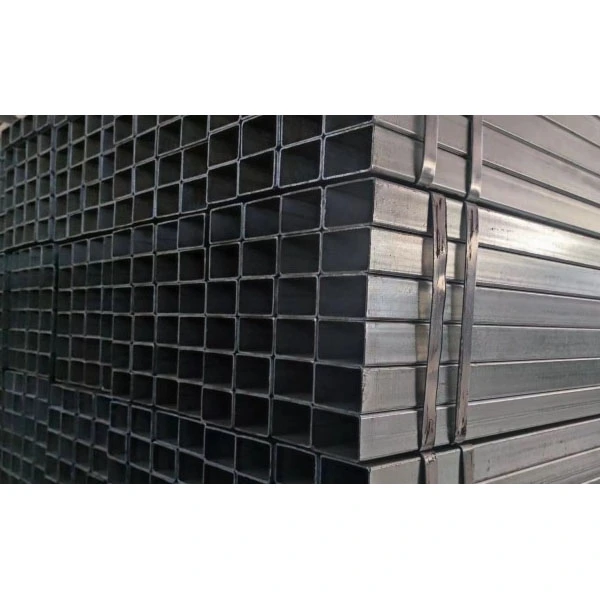

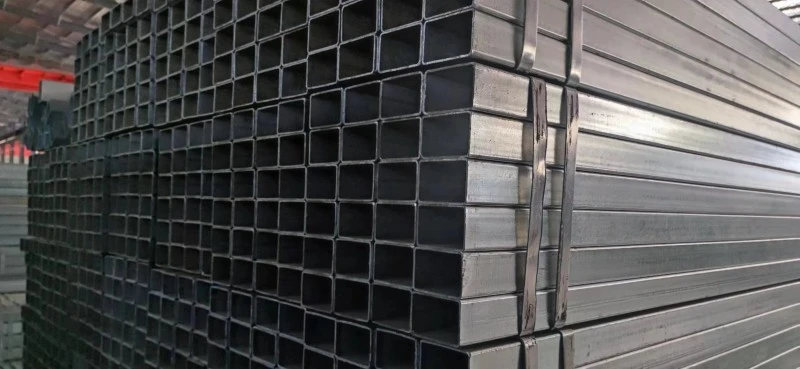

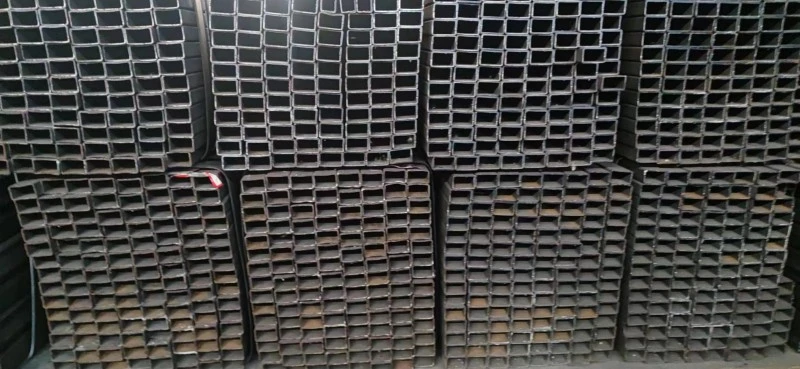

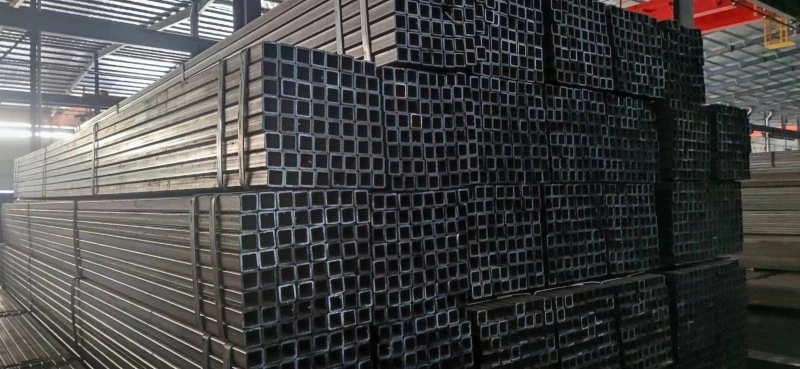

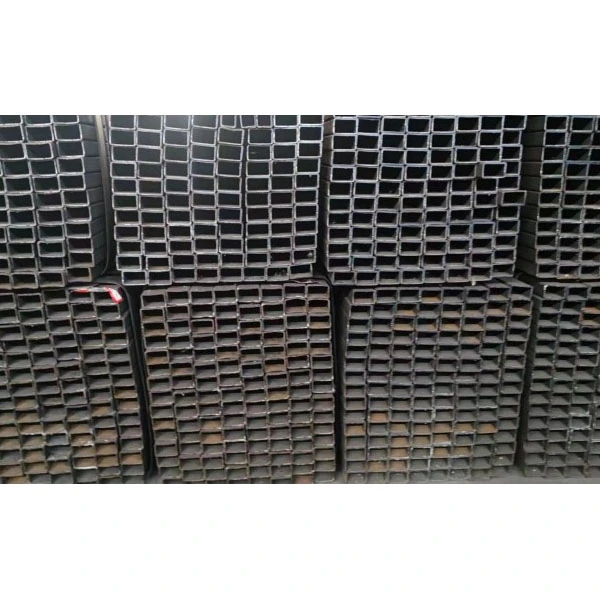

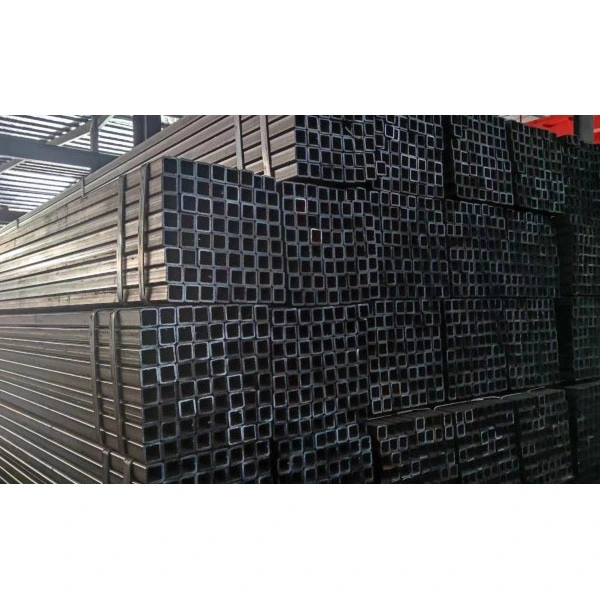

Négyszögletes és négyzet alakú acélcső

A ZHONGTIAN téglalap és négyzet alakú acélcsövek, amelyeket elsősorban hideghajlítási és nagyfrekvenciás hegesztési eljárásokkal gyártanak, kiváló átfogó teljesítményű szerkezeti profilok. A szabványos gyártási folyamatokat és a szigorú minőség-ellenőrzési rendszert alkalmazva a termékek széles körű specifikációt, kiváló merevséget, könnyű telepítést és magas költséghatékonyságot kínálnak. A K+F-et, a termelést és az értékesítést integráló átfogó beszállítóként a kínai székhelyű ZHONGTIAN professzionális gyári képességeivel szolgálja ki a globális ügyfeleket. Termékeit széles körben használják az építőiparban, az önkormányzati gépiparban, a gépiparban, a fotovoltaikus és más iparágakban, megbízható anyagmegoldásokat kínálva különféle mérnöki projektekhez.

Alapvető definíciók és specifikációk

1. Termékdefiníciók

- Négyzetes cső: négyzet alakú keresztmetszet, amelynek mind a négy oldala egyenlő hosszú (pl. 20×20 mm).

- Téglalap alakú cső: Négyszögletű keresztmetszet, egyenlőtlen oldalhosszúsággal (pl. 20×30 mm).

- A folyamat besorolása: Hidegen hajlított nagyfrekvenciás hegesztett csövek (mainstream piac), varrat nélküli négyzet- és téglalap alakú csövek, melegen hengerelt négyzet- és téglalap alakú csövek.

2. Szabványos mérettartomány

- Négyzetes cső: 20×20 mm～500×500 mm

- Négyszögletű cső: 30×50 mm～200×400 mm

- Falvastagság: 0,8 mm～20 mm (vastag falú csövek ≥6 mm)

- Standard hossz: 6 méter, 9 méter, 12 méter; egyedi hosszúságok kérésre elérhetőek.

3. Általánosan használt anyagok

- Q235B: Általános célú szénacél, alkalmas épületszerkezetekhez, különféle támasztékokhoz és védőkorlátokhoz.

- Q355B/C/D/E: Gyengén ötvözött, nagy szilárdságú acél, főként acélszerkezeti gerendákban és oszlopokban, teherhordó keretekben és ipari üzemekben.

- 20# és 45# acél: Megmunkáláshoz, perselyekhez, berendezéskeretekhez stb.

- Horganyzott acél: Tűzihorganyzott és hidegen horganyzott változatban kapható, kiváló korrózióállóságot kínál, és alkalmas kültéri létesítményekhez és fotovoltaikus konzolokhoz.

4. Megvalósított szabványok

- GB/T 6728-2017 hidegen alakított acélprofilok (leggyakrabban használt)

- GB/T 3094 hidegen húzott speciális alakú acélcsövek

- GB/T 17239, GB/T 19418 vonatkozó szabványok hegesztett négyzet alakú és téglalap alakú csövekre

- Horganyzott termékek: GB/T 13912, GB/T 2518

Gyártási folyamat

1. Nagyfrekvenciás hegesztett négyzet- és téglalap alakú csövek (főfolyamat)

- Nyersanyagok: Melegen hengerelt/Hidegen hengerelt acélszalag

- Gyártási folyamat: Letekercselés → Szintezés → Nyírás → Hideghajlítás körcsövekké → Nagyfrekvenciás ellenállás-hegesztés → Hegesztési gyöngyök eltávolítása → Kerek csövek átalakítása négyzetes/téglalap alakúvá → Formázás és kikészítés → Hosszúságra vágás → Egyengetés → Minőségellenőrzés → Csomagolás és raktározás

- Termékjellemzők: Nagy méretpontosság, sima felület, magas gyártási hatékonyság és megfizethető ár.

2. Varrat nélküli négyzet alakú és téglalap alakú csövek

Varrat nélküli kerek csövekből hideghúzással és extrudálással készült, hegesztési varratok nélkül a cső falán, kiváló nyomásállóságot és általános szilárdságot mutat. Elsősorban nagynyomású berendezésekben, precíziós gépekben és speciális teherhordó szerkezetekben használatos termékek viszonylag drágák.

3. Melegen hengerelt téglalap és négyzet alakú acélcsövek

Ezeket közvetlenül meleghengerlési eljárással alakítják ki, elsősorban nagy méretű, vastag falú termékek előállítására. Az acél nagy szilárdságú és alacsony maradó feszültséggel rendelkezik, így a nehéz acélszerkezetek tervezésében előnyben részesített anyag.

Alapvető teljesítményelőnyök

1. Nagy hajlítási merevség és kiváló szerkezeti stabilitás

Nagy tehetetlenségi nyomaték, ami kiváló hajlítási és csavarási ellenállást eredményez. Ugyanazon súly mellett általános teljesítménye felülmúlja a kerek csöveket, így ideális gerendákhoz, oszlopokhoz és általános keretekhez.

2. Szabályos keresztmetszet és egyszerű telepítés

A cső egyenes és éles szélekkel rendelkezik, ami lehetővé teszi a könnyű hegesztést és csavarozást, alkalmazkodva a moduláris építési módokhoz.

3. Magas helykihasználás

A szögletes szerkezet lehetővé teszi a falakhoz és oszlopokhoz való szoros telepítést, ami kompakt és esztétikus elrendezést eredményez, amely hatékonyan helytakarékos.

4. Kiváló felületi minőség és korrózióállóság

Alkalmas festésre, horganyzásra és porfestésre, hosszabb ideig használható kültéren és párás környezetben.

5. Teljes specifikációk és sokoldalúság

A termékpaletta a kis teherbírású díszcsövektől a nagy teherbírású csövekig mindent lefed, és kiválthatja a szögacélt, a csatornaacélt és a hagyományos körcsöveket, ami alacsonyabb általános használati költségeket eredményez.

Alkalmazási területek

1. Épületacél szerkezetek: gyári gerendák és oszlopok, acélvázak, oszlopok, tetőszegmensek, függönyfal gerendák

2. Településtechnika: Útvédő korlátok, közvilágítási oszlopok, közlekedési támasztékok, hídkorlátok, önkormányzati támasztékok

3. Gépgyártás: Berendezés keretek, berendezés alapok, munkapadok, szállítószalag-tartók, dobozszerkezetek

4. Fotovoltaik és új energia: fotovoltaikus támasztékok, energiatároló szekrények keretei, szélenergiát támogató szerkezeti elemek

5. Dekorációs tervezés: Függönyfalak, belső és külső válaszfalak, dekoratív bemutató állványok, raktári állványok építése

6. Autóipar és logisztika: Járművázak, járműalvázalkatrészek, konténerszerkezetek

7. Mezőgazdaság és üvegházak: Üvegházak keretei, üvegháztartó szerkezetek

Gyakorlati alkalmazási esetek

Esettanulmány: Nagyszabású fotovoltaikus erőműprojekt Északnyugat-Kínában

Egy Gansu tartományban található 50 MW-os fotovoltaikus erőmű Zhongtian Q355B tűzihorganyzott téglalap alakú csöveket (120 × 80 × 4 mm) használt a fotovoltaikus tartórendszer megépítéséhez.

- A projekt kihívásai: A helyi területen erős szél és szélsőséges hőmérsékleti ingadozás tapasztalható, ami megköveteli, hogy a tartószerkezet kivételes szerkezeti stabilitással és korrózióállósággal rendelkezzen.

- Megoldás: A téglalap és négyzet alakú acélcsövek 550 gramm/négyzetméter vastagságú horganyzott réteggel rendelkeznek, amely kiemelkedő korrózióvédelmet biztosít. A nagy szilárdságú Q355B anyag akár 25 méter/másodperc szélterhelést is elbír, a téglalap alakú keresztmetszet pedig lehetővé teszi a fotovoltaikus panelek racionálisabb elrendezését és a hatékonyabb helykihasználást.

- A projekt eredményei: A projekt sikeresen befejeződött 2025-ben, minőségi problémák nélkül a teljes folyamat során. A tartószerkezet extrém időjárási körülmények között is stabil maradt, és a hagyományos szögacél megoldásokhoz képest a későbbi karbantartási költségek 30%-kal csökkentek.

Minőségellenőrzési szabványok:

1. Megjelenés ellenőrzése: A felületnek mentesnek kell lennie repedésektől, ráncoktól és nyilvánvaló horpadásoktól; a csövek éleinek és sarkainak tisztának és szabályosnak kell lenniük.

2. Méretvizsgálat: Ellenőrizze az oldalhosszt, a falvastagságot, a függőlegességet, az egyenességet és a csavarodást.

3. Mechanikai teljesítményvizsgálat: Hajlítási, hajlítási, lapítási és ütési vizsgálatokat kell végezni az anyagkövetelményeknek megfelelően.

4. Hegesztési ellenőrzés: A nagyfrekvenciás hegesztett csöveknek sértetlen, repedésektől és hiányos varratoktól mentesnek kell lenniük.

5. Horganyzott bevonat ellenőrzése: Horganyzott csövek esetén ellenőrizze a bevonat vastagságát és a tapadást, és végezzen sópermet vizsgálatot.

Termék besorolása

1. Anyag szerint: közönséges szénacél, alacsony ötvözetű nagy szilárdságú acél, horganyzott acélcső, rozsdamentes acélcső

2. Falvastagság szerint: Vékonyfalú cső (≤3 mm), Közepes falú cső, Vastagfalú cső (≥6 mm)

3. Felületkezelés szerint: fekete cső (csupasz cső), tűzihorganyzott cső, hidegen horganyzott cső, festett cső, porszórt cső

4. Gyártási folyamat szerint: nagyfrekvenciás hegesztett cső, varrat nélküli cső, melegen hengerelt cső

Hasonló termékek összehasonlítása

1. Négyszögletes és négyzet alakú cső VS kerek cső

- Négyszögletes és négyzet alakú cső: nagy hajlítási merevség, kényelmes telepítés, nagy helykihasználás

- Kerek cső: Kiemelkedő torziós teljesítmény, alkalmasabb folyadékszállításra, alacsonyabb szélellenállás

2. Négyszögletes és négyzet alakú VS csatorna acél / szögacél

- Téglalap és négyzet alakú cső: zárt keresztmetszet, nagy merevség, erős csavarási ellenállás, nem könnyen deformálódik, szép és szép megjelenés

- Csatornaacél / Szögacél: nyitott keresztmetszet, gyengébb általános merevség, könnyen csavarható és deformálható, rossz rozsdaállóság

GYIK

Q1: Mi az a téglalap alakú és négyzet alakú acél? Cső?

V: A négyzet alakú és téglalap alakú acélcsövek négyzet- vagy téglalap keresztmetszetű üreges acélanyagok, más néven négyzet alakú vagy téglalap alakú csövek. A termékek főként hideghajlítási és nagyfrekvenciás hegesztési eljárásokkal készülnek, de rendelkezésre állnak varrat nélküli és melegen hengerelt változatok is. Széles körben használják szerkezeti felépítésben, támasztó gyártásban, mérnöki teherhordásban és dekorációban.

Q2: Mi a különbség a négyzet alakú és a téglalap alakú csövek között?

V: A négyzet alakú csöveknek négy egyenlő hosszú oldaluk van (pl. 100×100 mm), ami minden irányban egyenletes feszültségeloszlást eredményez; A téglalap alakú csövek oldalhossza nem egyenlő (pl. 100×50 mm), ami lehetővé teszi a rugalmas kiválasztást a feszültség iránya és a különböző teherbírási követelményekhez való alkalmazkodás alapján.

3. kérdés: Hogyan lehet megkülönböztetni a vékony falú, közepes falú és vastag falú csöveket?

V: Az iparági szabvány szerinti besorolás a következő:

- Vékonyfalú csövek: Falvastagság ≤ 3 mm, többnyire dekoratív kialakításokhoz és könnyű támasztékokhoz használják.

- Közepes falú csövek: Falvastagság 3-6 mm, általános szerkezeti alkalmazásokhoz.

- Vastagfalú csövek: Falvastagság ≥ 6 mm, alkalmas teherhordó gerendákra és oszlopokra, valamint nagy teherbírású tartószerkezetekre.
