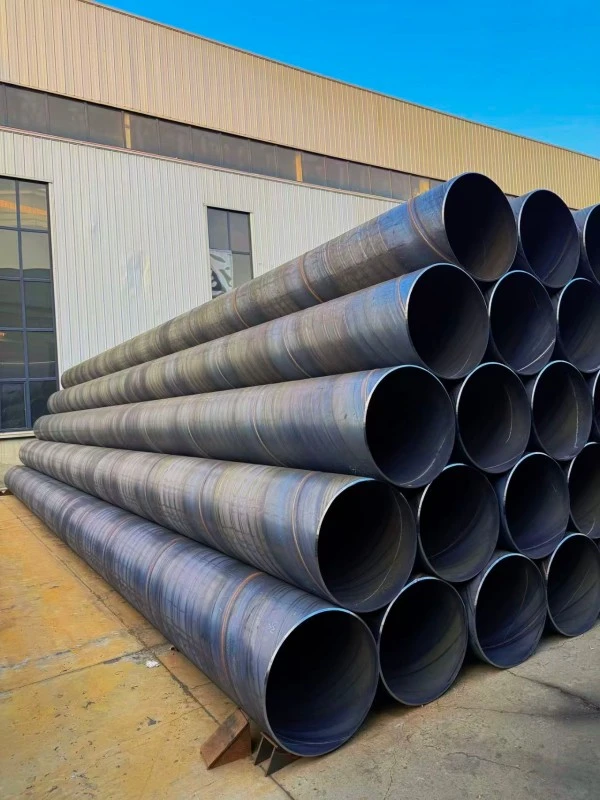

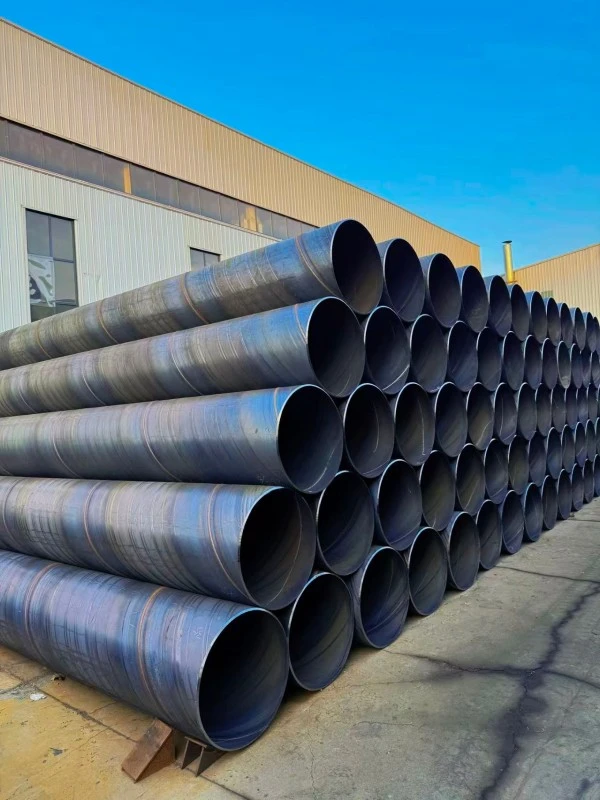

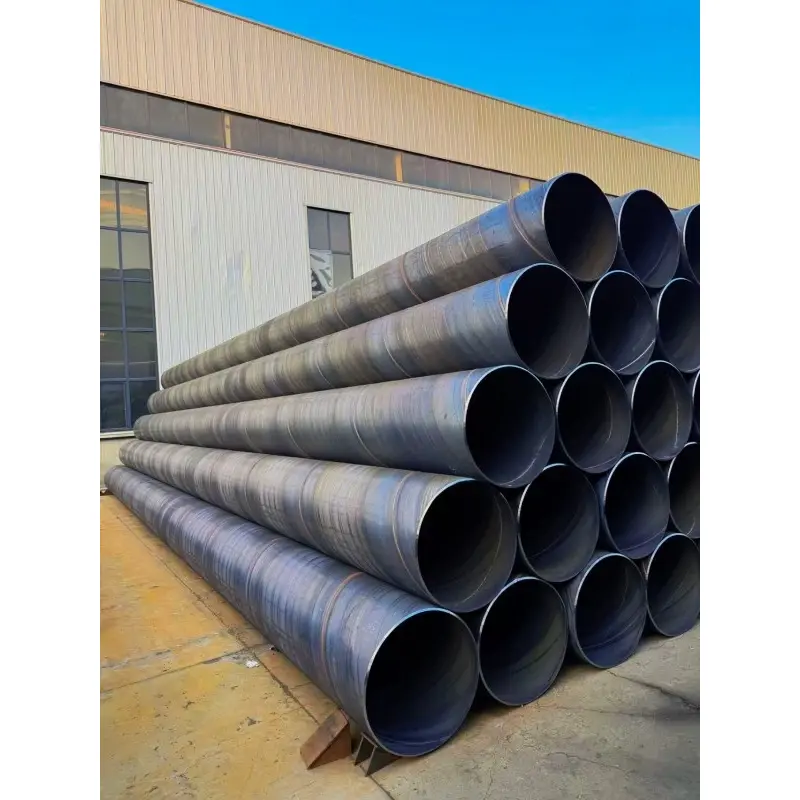

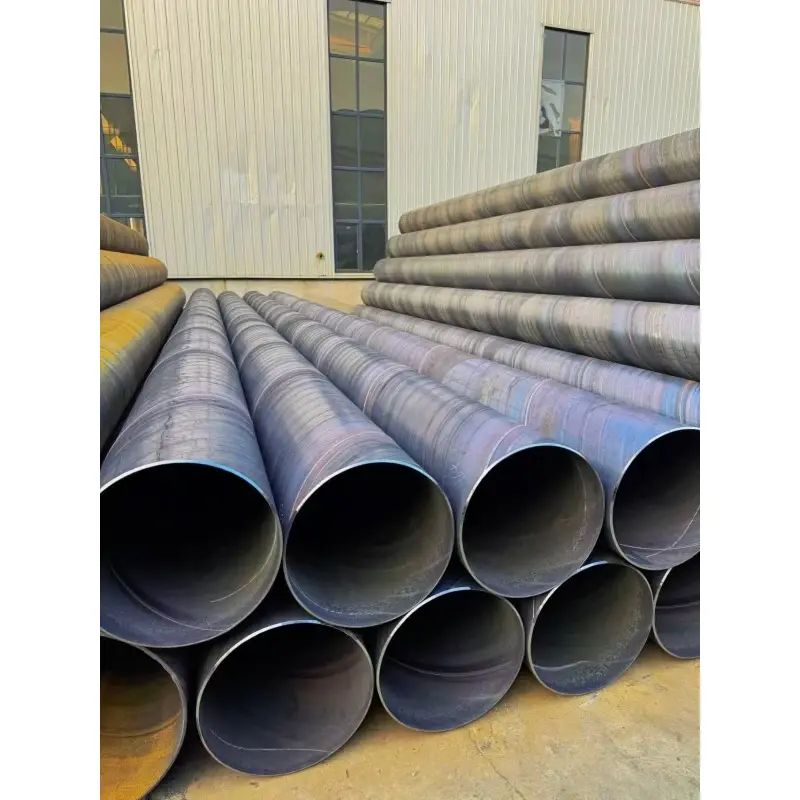

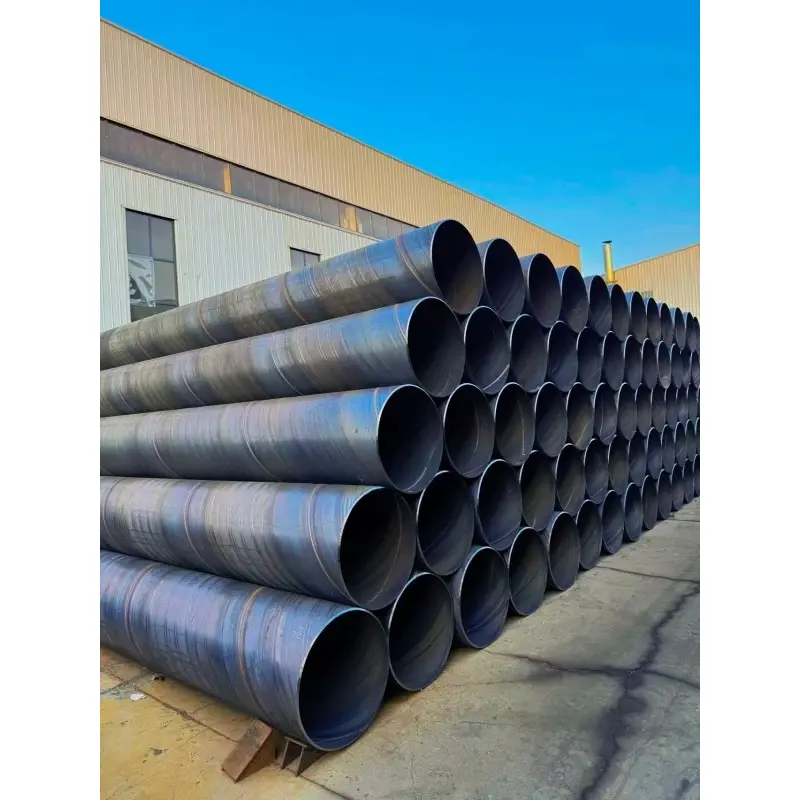

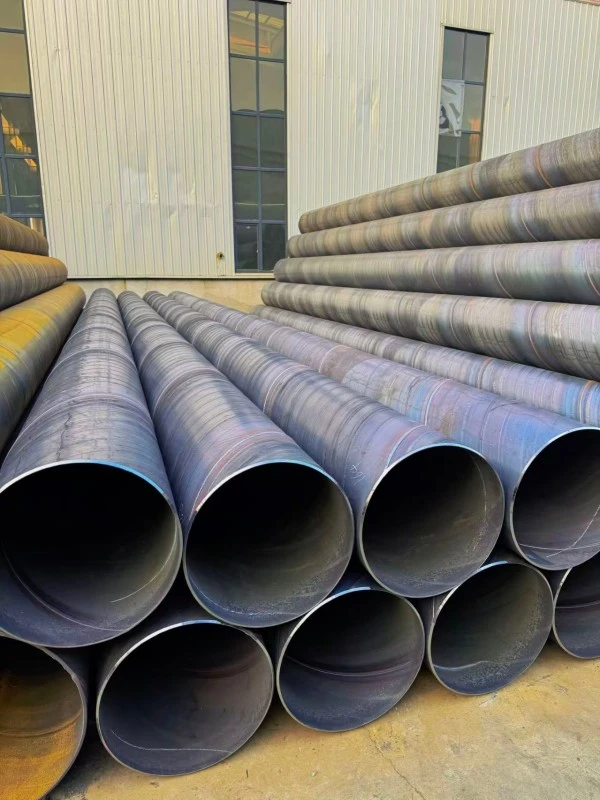

Nagy átmérőjű spirálhegesztett acélcső

A nagy átmérőjű spirálhegesztett acélcsöveket melegen hengerelt acélszalagok alapanyagként történő felhasználásával állítják elő. Folyamatos spirálformázással, belső és külső kétoldalas merülő ívhegesztéssel, roncsolásmentes vizsgálattal és hidraulikus nyomáspróbával az acélszalagot nagy átmérőjű hegesztett acélcsővé alakítják.

A terméket elsősorban nagy szállítási kapacitást, nagy távolságú csővezeték-szerelést és nagy átmérőjű szerkezeti alkalmazásokat igénylő projektekhez tervezték.

Az acélcsőiparban a ≥820 mm (DN800) külső átmérő általában nagy átmérőnek számít. A φ1420 mm-nél nagyobb átmérőjű csöveket általában az ultranagy átmérőjű acélcsövek közé sorolják.

A nagy átmérőjű SSAW acélcső fő jellemzői közé tartozik a nagy átmérőjű gyártási képesség, a kiegyensúlyozott feszültségeloszlás, az erős deformációállóság, a nagy szállítási hatékonyság és a nagyméretű mérnöki projektekhez való alkalmasság.

Műszaki előírások

A nagy átmérőjű SSAW acélcső előnyei

1. Kiemelkedő ultra-nagy átmérőjű gyártási képesség

A nagy átmérőjű spirálhegesztett acélcső legnagyobb előnye, hogy spirálhegesztési technológiával nagy átmérőjű gyártást tesz lehetővé.

A varrat nélküli acélcsövekhez és néhány egyenes varratú hegesztett csőhöz képest a spirálhegesztett acélcsövek gyártását kevésbé korlátozzák az átmérőre vonatkozó korlátozások. Stabil φ3000 mm feletti csövek gyártására képes, így ideális választás nagy vízszállításhoz, települési csőhálózatokhoz és ipari projektekhez.

A ZHONGTIAN testreszabott nagy átmérőjű acélcső-megoldásokat kínál a projekt követelményeinek megfelelően, beleértve az átmérőt, a falvastagságot, az anyagminőséget és a bevonási lehetőségeket.

2. Nagy szállítási hatékonyság a nagy átfolyású rendszerekben

A nagy átmérőjű csővezetékrendszereket általában nagy mennyiségű víz, gáz vagy ipari folyadékok szállítására tervezték.

A nagy átmérőjű SSAW acélcső nagyobb belső áramlási területet biztosít, csökkenti az áramlási ellenállást és javítja a szállítási hatékonyságot. A nagy távolságú átviteli projekteknél a csőátmérő növelése csökkentheti a szükséges párhuzamos csővezetékek számát, és optimalizálhatja a teljes műszaki beruházást.

3. Stabil szerkezeti teljesítmény összetett körülmények között

A nagy átmérőjű csővezetékek külső nyomást, talajmozgást és telepítési feszültséget tapasztalhatnak a szervizelés során.

A spirálhegesztett szerkezet elősegíti a feszültség egyenletes eloszlását a csőtesten, javítva a deformációval, alapozással és külső terhelésekkel szembeni ellenállást. Ez teszi a nagy átmérőjű spirálhegesztett acélcsövet alkalmassá temetett csővezetékekhez és összetett geológiai környezetekhez.

4. Csökkentett terepi hegesztés és gyorsabb építés

A hosszú távú csővezeték-projekteknél a terepi illesztések száma közvetlenül befolyásolja az építés hatékonyságát és az üzembiztonságot.

A nagy átmérőjű spirálhegesztett acélcső hosszabb szabványos hosszban, általában 12 méterben szállítható, a projekt követelményeinek megfelelően testreszabott hosszúságokkal. A hosszabb csőszakaszok csökkentik a terepi hegesztési pontokat, lerövidítik az építési időt és csökkentik a lehetséges szivárgási kockázatokat.

5. Jobb gazdasági teljesítmény nagy projekteknél

A nagy átmérőjű mérnöki projektek az anyagköltség, a szállítási költség és a telepítés hatékonyságának átfogó mérlegelését igénylik.

A nagy átmérőjű varrat nélküli acélcsövekhez és néhány egyenes varratú csőhöz képest a nagy átmérőjű SSAW acélcső jobb költséghatékonyságot biztosít, miközben megőrzi a szükséges mechanikai teljesítményt, így széles körben választják nagy infrastrukturális projektekhez.

6. Rugalmas anyag- és falvastagság-választás

A különböző mérnöki környezetek eltérő csövek teljesítményszintet igényelnek.

A ZHONGTIAN nagy átmérőjű spirálhegesztett acélcsöveket szállíthat különböző anyagminőséggel és falvastagság-kombinációkkal, lehetővé téve az ügyfelek számára, hogy a nyomásigényeknek, a talajviszonyoknak, a szállítási közegnek és a szolgáltatási környezetnek megfelelően válasszanak megfelelő megoldásokat.

Fő alkalmazások

1. Nagy önkormányzati vezetékhálózatok

A nagy átmérőjű spirálhegesztett acélcsövet széles körben használják városi vízellátó rendszerekben, vízelvezető csővezetékekben, szennyvízelvezető hálózatokban, esővízgyűjtő rendszerekben és városi vízszállítási projektekben.

Nagy áramlási kapacitása és gazdaságos építési jellemzői alkalmassá teszik a hosszú távú üzemeltetést és stabil teljesítményt igénylő nagyobb önkormányzati infrastrukturális projektekhez.

2. Vízgazdálkodás és vízépítés

A nagyszabású vízügyi projektekhez nagy szállítási kapacitású és megbízható szerkezeti teljesítményű csővezetékek szükségesek.

A nagy átmérőjű SSAW acélcsövet általánosan alkalmazzák tározócsatlakozó csővezetékekben, szivattyúállomások nyomóvezetékeiben, árvízvédelmi rendszerekben, folyók keresztező csővezetékeiben és nagy vízelterelési projektekben.

3. Olaj- és gázszállítás távolsági szállítása

A kőolaj, a földgáz, a finomított olaj szállítása és az olajmező-gyűjtő rendszerek esetében a nagy átmérőjű csővezetékek segítenek a szállítás hatékonyságának javításában.

A projekt nyomási követelményeinek és a nemzetközi csővezeték-szabványoknak megfelelően az olyan anyagok, mint az L245, L360, X52, X60 és X70 kiválaszthatók, hogy megfeleljenek a különböző csővezeték-feltételeknek.

4. Nagy átmérőjű cölöp alapozás és támasztómérnökség

Nagy méretének és szerkezeti stabilitásának köszönhetően a nagy átmérőjű spirálhegesztett acélcső használható hídalapozásban, kikötőépítésben, sokemeletes épületekben, nagy átmérőjű cölöpburkolatokban és ideiglenes tartószerkezetekben.

Megbízható alátámasztást biztosít, és alkalmas nagy átmérőjű alapelemeket igénylő projektekhez.

5. Ipari szellőztető és technológiai csővezetékek

A nagy átmérőjű spirálhegesztett csöveket ipari szellőzőrendszerekben, poreltávolító csővezetékekben, erőművek hűtővízrendszereiben, vegyi üzemek keringtető csővezetékeiben és ipari folyamatok szállítórendszereiben is használják.

A nagy átmérőjű kialakítás javítja a szállítási kapacitást és támogatja a hatékony ipari működést.

6. Földalatti közműfolyosók és alagútprojektek

A földalatti tervezésben a nagy átmérőjű SSAW acélcső átfogó közműfolyosókhoz, alagút-csővezeték-rendszerekhez és földalatti szállítási alkalmazásokhoz használható.

Nagy átmérőjű képessége segít javítani a csővezetékek integrációját és optimalizálni a föld alatti térkihasználást.

Gyártási folyamat

1. Acélszalag előkészítése

A gyártás a szükséges átmérő, falvastagság és anyagminőség szerint kiválasztott melegen hengerelt acélszalagokkal kezdődik.

Az acélléceket letekercseljük, kiegyenlítjük és élükön megmunkáljuk a pontos alakítási méretek és a stabil hegesztési feltételek biztosítása érdekében.

2. Spirálformáló vezérlés

Az elkészített acélszalagot folyamatosan spirálcső alakúra alakítjuk, ellenőrzött gyártási paraméterek mellett.

A folyamat során a cső kerekségét, az átmérő pontosságát és a formázási stabilitást gondosan ellenőrzik a megbízható késztermékek biztosítása érdekében.

3. Kétoldalas merülőíves hegesztés

A belső és külső spirálvarratok kétoldali merülőíves hegesztési technológiával vannak hegesztve.

Ez a hegesztési módszer stabil hegesztési behatolást, megbízható csatlakozási szilárdságot és egyenletes mechanikai teljesítményt biztosít nagy átmérőjű csővezetékes alkalmazásokhoz.

4. Ellenőrzés és felületkezelés

A hegesztés után minden csövet szigorú ellenőrzési eljárásoknak vetnek alá, beleértve az ultrahangos vizsgálatot, a röntgenvizsgálatot, a méretellenőrzést és a hidraulikus nyomásvizsgálatot.

A vevői igényeknek megfelelően a csövek szállítás előtt ferdített véglevágással, felületkezeléssel és korróziógátló bevonattal szállíthatók.

Korróziógátló védelem és élettartam

1. Földalatti víz és települési csővezetékek

A szokásos eltemetett vízellátási és vízelvezető projektekhez a nagy átmérőjű spirálhegesztett acélcső epoxi kőszénkátrány bevonatot vagy IPN8710 korróziógátló bevonatot használhat.

Megfelelő beépítési feltételek mellett az élettartam a talajkörnyezettől és a karbantartási feltételektől függően általában elérheti a 15-20 évet.

2. Távolsági átviteli csővezetékek

A magas színvonalú olaj-, gáz- és vízszállítási projektekhez általában a 3PE háromrétegű polietilén bevonatot választják.

Ez a bevonatrendszer kiválóan ellenáll a nedvességnek, a talajkorróziónak és a külső sérüléseknek, megfelelő körülmények között több mint 30 éves élettartammal.

3. Kültéri és ipari alkalmazások

Kültéri csővezetékeknél, szellőzőrendszereknél és acélszerkezeteknél a felületfestékkel kombinált rozsdamentes alapozó hatékony légköri korrózióvédelmet nyújthat.

A várható élettartam a környezeti feltételektől függően általában 10-15 év.

4. Ideiglenes alapítványi pályázatok

Ideiglenes cölöpburkolathoz és rövid távú építési alkalmazásokhoz elegendő lehet az egyszerű rozsdaeltávolítás és a festéskezelés.

A védekezési mód a projekt időtartamának és a tényleges környezetvédelmi követelményeknek megfelelően választható meg.

Kiválasztási útmutató

1. Válassza ki az Átmérőt az áramlási követelményeknek megfelelően

A nagy átmérőjű spirálhegesztett acélcső átmérőjének kiválasztását a szükséges szállítási kapacitáson, áramlási sebességen és a rendszer kialakításán kell alapulnia.

Nagy átfolyású alkalmazásokhoz általában a DN800 és nagyobb átmérőjű acélcsöveket választják a szállítási hatékonyság javítása és a csővezeték mennyiségének csökkentése érdekében.

2. Hasonlítsa össze a falvastagságot a nyomással és a telepítési feltételekkel

A nagyobb üzemi nyomás, a mélyebb temetési mélység és a bonyolultabb geológiai viszonyok vastagabb falvastagságot igényelnek.

A megfelelő falvastagságot a mérnöki számítások alapján kell kiválasztani, nem pedig egyszerűen a legvastagabb opciót.

3. Válassza ki az anyagot az alkalmazásnak megfelelően

Az általános alacsony nyomású önkormányzati projektekhez általában a Q235B-t választják.

Közepes és nagy szilárdságú alkalmazásokhoz a Q355B alkalmas. Az olaj- és gázvezetékekhez az L245, L360, X52, X60 és X70 csővezetékacélokat a szükséges szabványoknak megfelelően választják ki.

4. Vegye figyelembe a korróziós környezetet

Tengerparti területeken, sós környezetben és korrozív közegek szállítórendszereinél magasabb szintű korrózió elleni védelmet kell választani.

A megfelelő bevonatválasztás segít meghosszabbítani az élettartamot és csökkenteni a karbantartási igényeket.

5. Optimalizálja a csőhosszt az építési hatékonyság érdekében

Nagy távolságú csővezeték-projekteknél a hosszabb csőszakaszok csökkenthetik a hegesztési pontokat.

A ZHONGTIAN testreszabott csőhosszakat tud biztosítani a szállítási feltételeknek és az építési követelményeknek megfelelően.

Miért válassza a ZHONGTIAN nagy átmérőjű spirálhegesztett acélcsövet?

1. Professzionális nagy átmérőjű csőgyártási képesség

A ZHONGTIAN egy professzionális nagy átmérőjű spirálhegesztett acélcsövek gyártója és szállítója Kínában, nagy átmérőjű SSAW acélcsövek gyártására szakosodott.

Fejlett spirálhegesztési technológiájával és rugalmas gyártási képességével a ZHONGTIAN személyre szabott megoldásokkal támogatja az ügyfeleket infrastrukturális, ipari és energetikai projektekhez.

2. Testreszabott mérnöki megoldások

A ZHONGTIAN testreszabott megoldásokat kínál az átmérőre, a falvastagságra, az anyagminőségre, a csőhosszra és a korróziógátló kezelésre vonatkozóan.

Ez lehetővé teszi az ügyfelek számára, hogy megfelelő nagy átmérőjű acélcső termékeket válasszanak a különböző működési környezetekhez.

3. Szigorú minőségellenőrzési rendszer

A nyersanyagvizsgálattól a kész csővizsgálatig a ZHONGTIAN szigorú minőségirányítási eljárásokat alkalmaz.

Ultrahangos vizsgálattal, röntgenvizsgálattal, hidraulikus vizsgálattal és méretvizsgálattal minden csövet úgy gyártanak, hogy stabil minőséget és megbízható teljesítményt érjenek el.

GYIK

1. Mi a különbség a nagy átmérőjű spirálcső és a nagy átmérőjű egyenes varratú cső között?

A nagy átmérőjű spirálhegesztett acélcsöveket elsősorban nagy távolságú csővezetékekhez, földbe ásott projektekhez és nagy átfolyású szállítórendszerekhez választják rugalmas átmérőjű gyártási képessége és költségelőnyei miatt.

A nagy átmérőjű, egyenes varratú csövek előnyökkel járhatnak bizonyos alkalmazásokban, amelyek nagy méretpontosságot vagy speciális műszaki feltételeket igényelnek. A kiválasztásnak a projekt követelményeitől kell függnie.

2. Használható-e nagy átmérőjű spirálhegesztett acélcsövet a talaj felett?

Igen. A nagy átmérőjű SSAW acélcső föld feletti alkalmazásokhoz használható, ha megfelelő tartószerkezeteket terveznek. Mivel a nagy átmérőjű csövek jelentős súlyúak, a tartótávolságnak, a terhelésszámításnak és a telepítési módszereknek követniük kell a mérnöki tervezési követelményeket a deformáció elkerülése érdekében.

3. Mekkora a nagy átmérőjű spirálhegesztett acélcső maximális átmérője?

A ZHONGTIAN általában nagy átmérőjű, spirálisan hegesztett acélcsöveket tud gyártani φ3620 mm-ig (DN3600). Speciális mérnöki igények esetén testreszabott nagyobb átmérőjű specifikációk is megbeszélhetők a projekt feltételeinek megfelelően.
