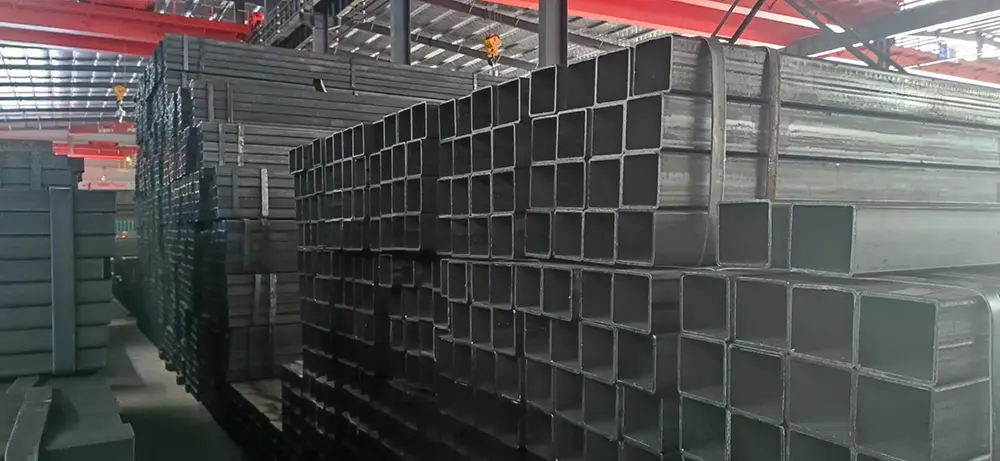

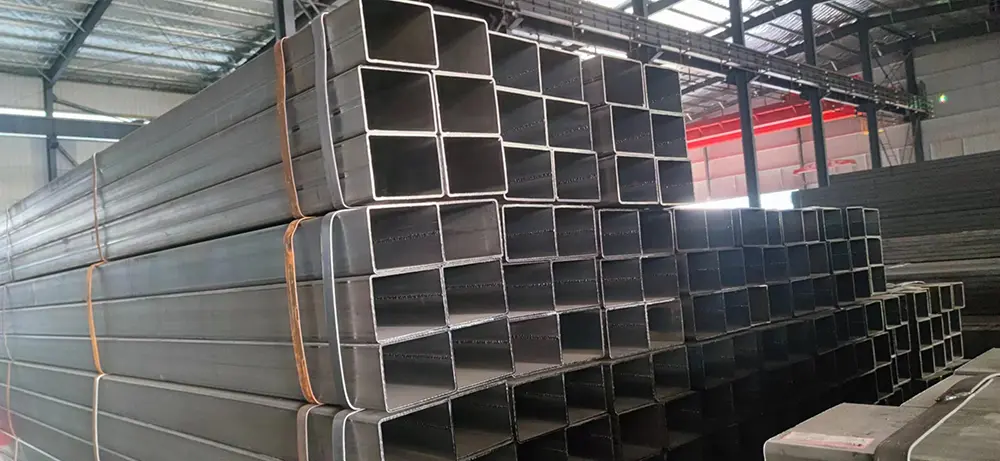

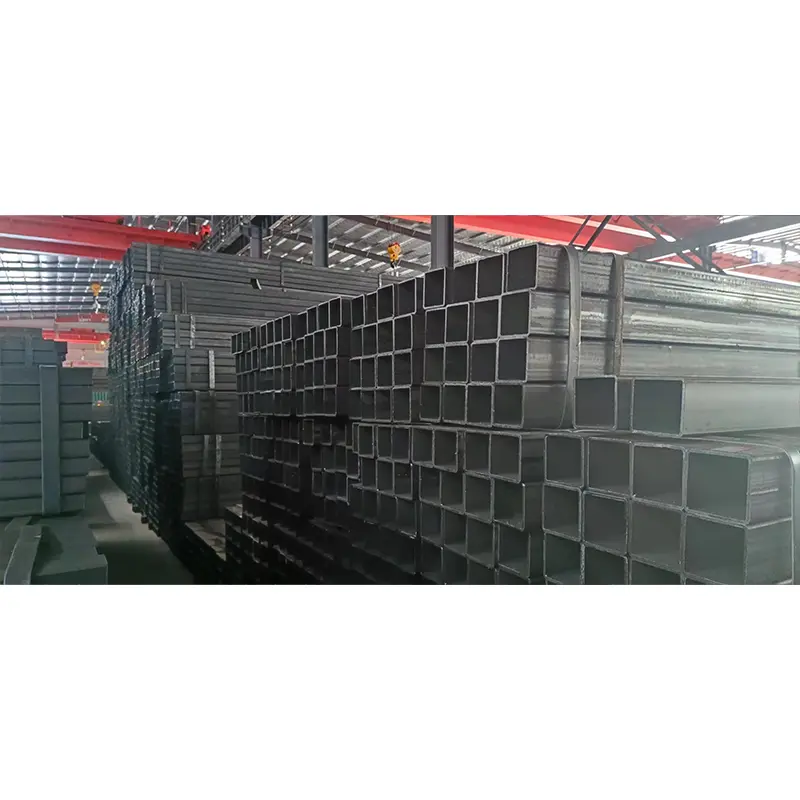

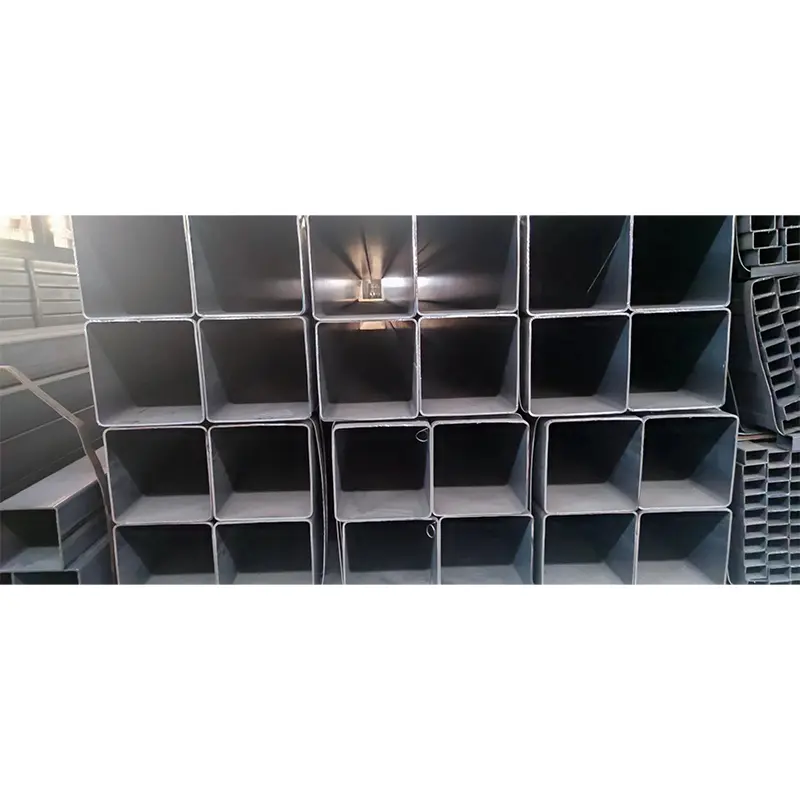

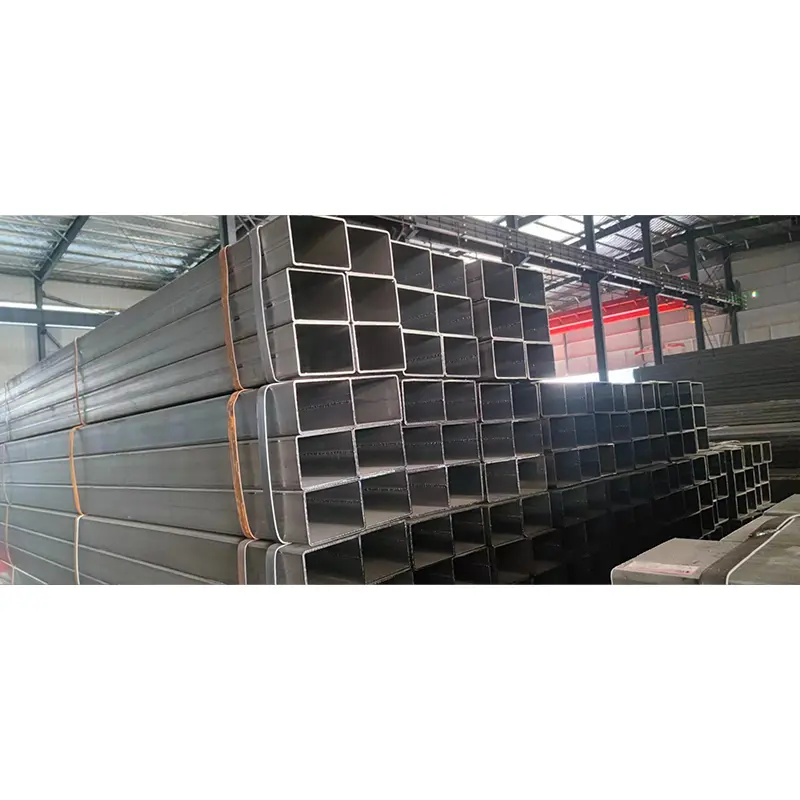

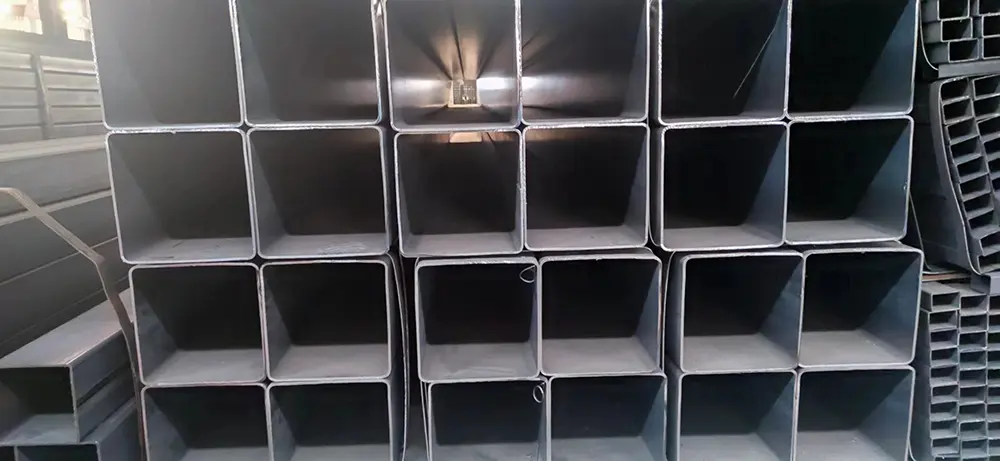

Nagy átmérőjű fekete téglalap és négyzet alakú acélcső

A ZHONGTIAN nagy átmérőjű fekete téglalap és négyzet alakú acélcső a nagy teherbírású szerkezeti csövek kategóriába tartozik, amelyet 100 mm-es vagy annál nagyobb oldalhossz jellemez, és ennek megfelelően megnövelt falvastagsággal, hogy megfeleljen a nagy keresztmetszet teherbírási követelményeinek. Ez a termék hiánypótló a hagyományos kis átmérőjű csövek alkalmazhatóságában a nagy projektekben, és kiváló alternatívája a hagyományos H-tartóknak, I-gerendáknak és hegesztett kompozit szakaszoknak.

Termékjellemzők

1. Szerkezeti tervezés

A nagy átmérőjű fekete téglalap és négyzet alakú acélcsövek zárt üreges profilú kialakítást alkalmaznak, ami nagyobb csavarási merevséget és hajlítási ellenállást biztosít a hasonló tömegű nyitott acélprofilokhoz képest. A négyzet és téglalap alakú forma az acélszerkezetek gyártása során is leegyszerűsíti a csatlakoztatást, hegesztést és összeszerelést.

2. Fekete felület állapota

A cső felülete megtartja az acélgyártás során keletkező fekete-oxid-réteget. Mivel a szállítás előtt nincs korróziós bevonat, az ügyfelek a projekt körülményei alapján kiválaszthatják a megfelelő felületvédelmi módszereket, beleértve a festést, szemcseszórást, porfestést vagy tűzihorganyzást.

3. Nagy teherbírású pozicionálás

A kis és közepes méretű négyzet alakú csövekkel összehasonlítva a nagy átmérőjű négyzet alakú csöveket elsősorban a nagy stabilitást és teherbírást igénylő szerkezeti alkalmazásokhoz tervezték. Általában oszlopokhoz, tartókeretekhez, berendezésalapokhoz és infrastruktúra-elemekhez választják őket.

Termék besorolása

1. Merülő ívhegesztett nagy négyzet alakú cső

A nagyméretű acéllemezeket négyzet- vagy téglalap alakú szakaszokra alakítják, és merülőíves hegesztési technológiával hegesztik. Ez a módszer rendkívül nagy méretekhez és vastag faligényekhez alkalmas, kiváló hegesztési szilárdsággal és szerkezeti megbízhatósággal.

2. Nagyfrekvenciás hegesztett nagy négyzet alakú cső

Az acélszalagokat hengereken keresztül folyamatosan alakítják, és nagyfrekvenciás ellenállás-hegesztéssel hegesztik. Ez az eljárás jó méretpontosságot, hatékony gyártást és versenyképes árat biztosít az általánosan használt nagy átmérőjű méreteknél.

3. Varrat nélküli nagy négyzet alakú cső

A kerek varrat nélküli acélcsöveket négyzet- vagy téglalap alakú szakaszokra dolgozzák fel meleghengerléssel vagy hideghúzással. Hegesztési varratok nélkül kiváló nyomásállóságot és ütésállóságot biztosítanak speciális ipari alkalmazásokhoz.

Műszaki előírások

Anyag kiválasztása

1. Q235B szerkezeti acél

A Q235B a leggyakrabban kiválasztott anyag a nagy átmérőjű fekete négyszögletes és négyzet alakú csövekhez. Jó hegeszthetőséget, kiegyensúlyozott szilárdságot és gazdaságos költséget kínál, így alkalmas ipari épületek, acélvázak és általános szerkezeti alkalmazásokhoz.

2. Q355B nagy szilárdságú acél

A Q355B nagyobb folyáshatárt és jobb szerkezeti teljesítményt biztosít a Q235B-hez képest. Általában hídtámaszokhoz, nehéz berendezések kereteihez, kültéri szerkezetekhez és nagyobb biztonsági ráhagyást igénylő projektekhez használják.

3. Különleges ötvözött acél

A magas hőmérsékletű, nagynyomású vagy speciális mechanikai alkalmazásokhoz olyan anyagokat lehet szállítani, mint a 20#, 16Mn és 15CrMo a műszaki követelményeknek megfelelően.

Mérnöki alkalmazások

1.Nehéz acél épületszerkezetek

A nagy átmérőjű fekete téglalap és négyzet alakú csöveket széles körben használják főoszlopként, tartógerendákként, tetőszerkezetként és vázszerkezetként ipari üzemekben, raktárakban és előregyártott épületekben. Nagy merevségük segít megőrizni a szerkezeti stabilitást hosszú távú terhelés mellett.

2. Híd- és infrastrukturális projektek

A nagy szelvényméret és az erős teherbírás miatt ezek a csövek alkalmasak híd-kisegítő támasztékokra, autópálya-létesítményekre, városi építményekre és csővezeték-folyosók támasztékára.

3.Heavy Machinery Manufacturing

A nehézgépgyártásban ezeket a csöveket gépalapokhoz, építőipari berendezések kereteihez, kikötői gépszerkezetekhez és szélerőmű-tartóelemekhez használják, ahol nagy szilárdság és méretstabilitás szükséges.

Nemzetközi pályázati ügyek

Ipari raktárbővítési projekt – Szaúd-Arábia (2022)

Egy szaúd-arábiai logisztikai raktárbővítési projekt során a Q355B nagy átmérőjű fekete téglalap alakú acélcsöveket választották ki a fő tartókerethez. A projekthez olyan acélszelvényekre volt szükség, amelyek képesek ellenállni a magas hőmérsékletnek és a nagy tetőterhelésnek. A csöveket szerkezeti oszlopokká és gerendákká gyártották, mielőtt helyszíni korróziógátló bevonatot kaptak, javítva az építési hatékonyságot, miközben megőrizték a hosszú távú szerkezeti stabilitást.

Híd-támogató szerkezeti projekt – Törökország (2023)

Egy törökországi híd segédszerkezeti projektben nagy átmérőjű, fekete négyzet alakú hegesztett csöveket használtak tartóelemként. Az ügyfél nagy hajlítási ellenállást és pontos méretszabályozást igényelt a terepi hegesztéshez. A kiválasztott 400×400 mm vastag falú csövek csökkentették a gyártás bonyolultságát a hagyományos acélprofilokhoz képest.

Heavy Equipment Platform – Ausztrália (2021)

Egy ausztrál mérnöki berendezések gyártója Q355B nagy téglalap alakú csöveket használt nehézgép-platformokhoz. A zárt üreges szerkezet kiváló rezgésállóságot biztosított, és csökkentette a tartókeret súlyát a hagyományos tömör acél profilokhoz képest.

A teljesítmény előnyei

Alkalmazásválasztási útmutató

A megfelelő termék kiválasztása

1. Válassza ki a terhelésnek megfelelő vastagságot

Nehéz oszlopokhoz, gépalapokhoz és infrastruktúra-tartókhoz általában legalább 8 mm-es falvastagság javasolt. Vékony falú, nagy átmérőjű csöveket nem szabad nagyobb teherhordó szerkezetekhez használni.

2. Párosítsa az anyagot a környezettel

A Q235B normál szerkezeti alkalmazásokhoz alkalmas. A Q355B-t nehéz terhelésekhez, nagy fesztávokhoz, alacsony hőmérsékletű környezetekhez vagy nagyobb szerkezeti megbízhatóságot igénylő projektekhez kell választani.

3. Tervezze meg a korrózióvédelmet

Mivel a fekete téglalap és négyzet alakú csöveket védőbevonat nélkül szállítjuk, a kültéri projekteknél a gyártás után megfelelő felületkezelést kell alkalmazni, mint például festés vagy tűzihorganyzás.

GYIK

1. Mit tekintünk nagy átmérőjű fekete téglalap és négyzet alakú acélcsőnek?

Általában a 100 mm-es vagy annál hosszabb oldalhosszúságú négyzet- és téglalap alakú csövek nagy átmérőjű termékeknek minősülnek. A 300 mm feletti méreteket gyakran ultranagy szakaszoknak tekintik.

2. Milyen anyagokat használnak általában?

A Q235B a jó hegeszthetősége és költséghatékonysága miatt az általános szerkezetek standard választása. A Q355B előnyben részesített nagy teherbírású, nagyobb szilárdságot igénylő szerkezetekhez.

3. Milyen falvastagságok állnak rendelkezésre?

Az általános falvastagság 4 mm és 50 mm között van. A nehéz szerkezeti projektek általában 8-20 mm vastagságot választanak a terhelési követelményektől függően.

4. Mi a fekete felület a csövön?

A fekete felület az acélgyártás során keletkező természetes vas-oxid lerakódás. Nem bevonat, és nem nyújt hosszú távú korrózióvédelmet.

5. Használhatók-e a nagy átmérőjű fekete négyzet alakú csövek kültéren?

Igen, de további korrózióvédelem szükséges. A kültéri alkalmazások általában felülettisztítást igényelnek, amelyet festés, porfestés vagy tűzihorganyzás követ.

6. Mi a különbség a nagy fekete, négyzet alakú csövek és a H gerendák között?

A nagy téglalap alakú csövek zárt szakaszuk miatt jobb torziós ellenállást biztosítanak, míg a H gerendákat gyakran előnyben részesítik a hosszú fesztávú hajlítási alkalmazásoknál.

7. Egyedi méretek gyárthatók?

Igen. A gyártók testreszabott méreteket, falvastagságot, hosszt és anyagminőséget biztosíthatnak a műszaki rajzok alapján.

8. Milyen minőségi dokumentumok állnak rendelkezésre?

A minősített beszállítók anyagtanúsítványokat, méretellenőrzési jelentéseket és hegesztési minőség-ellenőrzési jegyzőkönyveket tudnak biztosítani a projekt követelményeinek megfelelően.
